Держатели без вращения

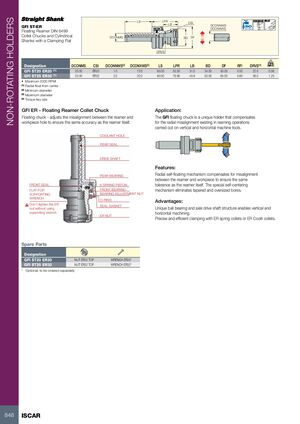

GFI ST-ER
Плавающие цанговые патроны DIN 6499 для развёрток с цилиндрическими хвостовиками и плоским зажимом
| Обозначение | DCONMS | CSI | DCONNWS(2) | DCONXWS(3) | LS | LPR | LB | BD | DF | RFl | DRVS(4) | Вес, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GFI ST20 ER20(1) | 20.00 | ER20 | 1.0 | 13.0 | 65.00 | 55.50 | 31.0 | 34.00 | 50.00 | 0.50 | 22.0 | 0.56 |
| GFI ST25 ER32(1) | 25.00 | ER32 | 2.0 | 20.0 | 80.00 | 76.90 | 45.9 | 50.00 | 65.00 | 0.80 | 36.0 | 1.20 |
- Максимально 2000 об/мин!
(1) Радиальный люфт от центра
(2) Минимальный диаметр
(3) Максимальный диаметр
(4) Размер ключа крутящего момента
GFI ER — плавающий цанговый патрон для развёрток
Применение: Плавающий цанговый патрон GFI — это уникальный держатель, который компенсирует радиальное смещение между развёрткой и отверстием в заготовке при обработке на вертикальных и горизонтальных станках.
Особенности: Механизм радиального автоматического центрирования компенсирует смещение между развёрткой и заготовкой, обеспечивая точность, сопоставимую с точностью самой развёртки. Специальный механизм самоцентрирования исключает образование конических и переразмерованных отверстий.
Преимущества: Уникальная конструкция с шарикоподшипниками и приводным валом обеспечивает работу на вертикальных и горизонтальных станках. Точное и эффективное зажатие с помощью спиральных цанг ER или цанг ER Coolit.
Запасные части
| Обозначение | Запасные части | |
|---|---|---|
| GFI ST20 ER20 | NUT ER20 TOP | WRENCH ER20* |
| GFI ST25 ER32 | NUT ER32 TOP | WRENCH ER32* |
* По желанию, заказывать отдельно
