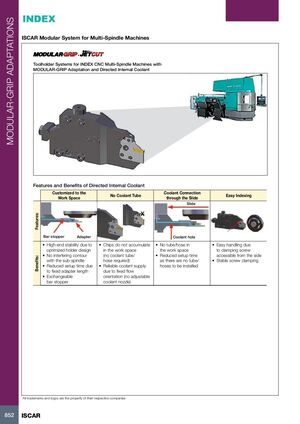

Модульная система ISCAR для многошпиндельных станков
Системы держателей инструмента для многошпиндельных станков INDEX CNC с адаптацией Modular-Grip и направленной подачей смазочно-охлаждающей жидкости
Особенности и преимущества направленной внутренней подачи смазочно-охлаждающей жидкости
| Особенности | Адаптирована к рабочему пространству | Без трубопроводов подачи смазочно-охлаждающей жидкости |
|---|---|---|
| Упор штанги | — Высокая стабильность благодаря оптимизированной конструкции держателя — Конструкция не мешает работе вспомогательного шпинделя — Сокращение времени наладки благодаря фиксированной длине адаптера — Сменный упор штанги |
— Стружка не накапливается в рабочем пространстве (не требуются трубопроводы подачи смазочно-охлаждающей жидкости) — Надёжная подача смазочно-охлаждающей жидкости благодаря фиксированной ориентации потока (нет регулируемой насадки) |
| Адаптер | ||
| Отверстие подачи смазочно-охлаждающей жидкости |
| Преимущества | Подача смазочно-охлаждающей жидкости через направляющую | Лёгкое индексирование |
|---|---|---|
| — Удобное обращение благодаря зажимному винту, доступному с боку — Стабильное зажатие винтом |
||
