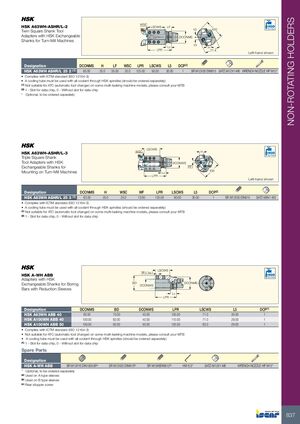

HSK A63WH-ASHR/L-2
Двойные адаптеры резцов квадратного сечения с коническими сменными хвостовиками HSK для токарно-фрезерных станков
| Обозначение | DCONMS | H | LF | WSC | LPR | LSCWS | L5 | DCP | Запасные части |
|---|---|---|---|---|---|---|---|---|---|
| HSK A63WH ASHR/L 25 2 | 63.00 | 25.0 | 35.00 | 25.0 | 125.00 | 95.00 | 30.00 | 1 | SR M12X30 DIN915, SATZ-M12X1-M6, WRENCH NOZZLE HP M12* |
- Соответствует стандарту ICTM (ISO 12164-3)
- Охлаждающая трубка должна использоваться со всеми шпинделями HSK с подачей охлаждающей жидкости (заказывается отдельно)
- Не подходит для АТС (автоматический смены инструмента) на некоторых моделях токарно-фрезерных станков, пожалуйста проконсультируйтесь
- * Опционально, заказывается отдельно
HSK A63WH-ASHR/L-3
Тройные адаптеры резцов квадратного сечения с коническими сменными хвостовиками HSK для монтажа на токарно-фрезерных станках
| Обозначение | DCONMS | H | WSC | WF | LPR | LSCWS | L5 | DCP | Запасные части |
|---|---|---|---|---|---|---|---|---|---|
| HSK A63WH ASHR/L 25 3 | 63.00 | 25.0 | 25.0 | 13.00 | 125.00 | 90.00 | 30.00 | 1 | SR M12X30 DIN915, SATZ-M8X1-M3 |
- Соответствует стандарту ICTM (ISO 12164-3)
- Охлаждающая трубка должна использоваться со всеми шпинделями HSK с подачей охлаждающей жидкости (заказывается отдельно)
- Не подходит для АТС (автоматический смены инструмента) на некоторых моделях токарно-фрезерных станков, пожалуйста проконсультируйтесь
HSK A-WH ABB
Адаптеры с коническими сменными хвостовиками HSK для резцов для растачивания с рукавами редукции
| Обозначение | DCONMS | BD | DCONWS | LPR | LSCWS | L5 | DCP |
|---|---|---|---|---|---|---|---|
| HSK A63WH ABB 40 | 63.00 | 75.00 | 40.00 | 105.00 | 71.0 | 30.00 | 1 |
| HSK A100WH ABB 40 | 100.00 | 82.00 | 40.00 | 115.00 | 71.0 | 29.00 | 1 |
| HSK A100WH ABB 50 | 100.00 | 92.00 | 50.00 | 125.00 | 83.0 | 29.00 | 1 |
- Соответствует стандарту ICTM (ISO 12164-3)
- Не подходит для АТС (автоматический смены инструмента) на некоторых моделях токарно-фрезерных станков, пожалуйста проконсультируйтесь
- Охлаждающая трубка должна использоваться со всеми шпинделями HSK с подачей охлаждающей жидкости (заказывается отдельно)
Запасные части
| Обозначение | Компоненты |
|---|---|
| HSK A-WH ABB | SR M12X16 DIN1835-B, SR M12X30 DIN915, SR M10X6 DIN913, HW 6.0*, SATZ-M12X1-M6, WRENCH NOZZLE HP M12* |
* Опционально, заказывается отдельно
- Используется на рукавах типа A
- Используется на рукавах типа B
- Винт стопора сзади
