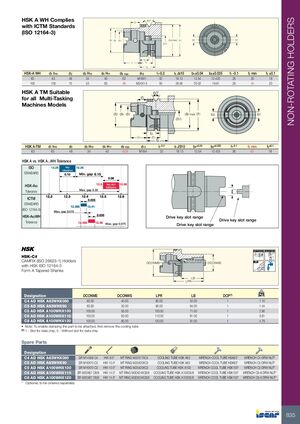

HSK A WH

Соответствует стандартам ICTM (ISO 12164-3)

HSK-A WH d1 h10 d2 d3 H10 d4 H11 d9 max d15 l1-0.2 l5 Js10 b1±0.04 b5±0.035 f1 -0.1 f2 min f3 ±0.1
63 63 48 34 40 62 M18X1 32 18±13 12±54 12±425 26 30 18
100 100 75 53 63 99 M24X1.5 50 28±56 20±02 19±91 29 34 20

HSK A TM

Подходит для всех модификаций токарно-фрезерных станков

HSK A-TM d1 h10 d2 d3 H10 d4 H11 d9 max d15 l1-0.2 l5 JS10 b1±0.04 b5±0.035 f1-0.1 f2 min f3±0.1
63 63 48 34 40 52.8 M18x1 32 18±13 12±54 12±425 26 42 18

HSK A против HSK A WH. Допуск

Стандарт ISO Допуск паза привода Макс. зазор
HSK-A63 Допуск ICTM (ISO 12164-3) Макс. зазор 0.33 Макс. зазор 0.015 Допуск паза привода
HSK-A63WH Допуск Макс. зазор 0.075 Допуск паза привода A 0.003 A 58-60 HRc

HSK-C# CAMFIX

Державки CAMFIX (ISO 26623-1) с коническими хвостовиками формы A по ISO 12164-3

Обозначение DCONMS DCONWS LPR LB DCP кг
C4 AD HSK A63WHX080 63.00 40.00 80.00 54.00 1 1.10
C5 AD HSK A63WHX90 63.00 50.00 90.00 64.00 1 1.44
C5 AD HSK A100WHX100 100.00 50.00 100.00 71.00 1 2.90
C6 AD HSK A100WHX110 100.00 63.00 110.00 81.00 1 3.61
C8 AD HSK A100WHX120 100.00 80.00 120.00 91.00 1 4.79

Примечание: Чтобы закрепить присоединяемую деталь, сначала снимите охлаждающую трубку. 1 - Паз для микросхемы данных, 0 - Без паза для микросхемы данных

Запасные части

Обозначение Компоненты
C4 AD HSK A63WHX080 SR M14X58 C4, HW 8.0*, MT RING M22X17XC4, COOLING TUBE HSK A63, WRENCH COOL TUBE HSK63*, WRENCH C4 DRW NUT*
C5 AD HSK A63WHX90 SR M16X70 C5, HW 10.0*, MT RING M25X20XC5, COOLING TUBE HSK A63, WRENCH COOL TUBE HSK63*, WRENCH C5 DRW NUT*
C5 AD HSK A100WHX100 SR M16X70 C5, HW 10.0*, MT RING M25X20XC5, COOLING TUBE HSK A100, WRENCH COOL TUBE HSK100*, WRENCH C5 DRW NUT*
C6 AD HSK A100WHX110 SR M20X87 C6/8, HW 14.0*, MT RING M30X24XC6/8, COOLING TUBE HSK A100 C6/8, WRENCH COOL TUBE HSK100*, WRENCH C6-8 DRW NUT*
C8 AD HSK A100WHX120 SR M20X87 C6/8, HW 14.0*, MT RING M30X24XC6/8, COOLING TUBE HSK A100 C6/8, WRENCH COOL TUBE HSK100*, WRENCH C6-8 DRW NUT*

* Опционально, заказывается отдельно
