Токарные инструменты Iscar (часть 2) 2026 - страница 174

Предыдущая страница Следующая страница

Навигация

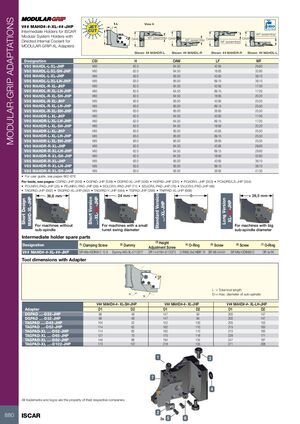

Адаптации MODULAR-GRIP

V## MAHD#-#-XL-##-JHP

Промежуточные державки для ISCAR с модульными системными державками и направленной внутренней подачей СОЖ для адаптеров MODULAR-GRIP-XL

Обозначение CSI H OAW LF WF
V60 MAHDL-L-XL-JHP V60 62.0 64.50 42.65 29.60
V60 MAHDL-L-XL-SH-JHP V60 62.0 64.50 18.65 32.80
V85 MAHDL-L-XL-JHP V85 83.0 85.00 43.65 38.10
V85 MAHDL-L-XL-LH-JHP V85 83.0 85.00 69.15 38.10
V60 MAHDL-R-XL-JHP V60 62.0 64.50 42.65 17.00
V60 MAHDL-R-XL-LH-JHP V60 62.0 64.50 69.15 17.00
V60 MAHDL-R-XL-SH-JHP V60 62.0 64.50 18.65 20.20
V85 MAHDL-R-XL-JHP V85 83.0 85.00 43.65 25.50
V85 MAHDL-R-XL-LH-JHP V85 83.0 85.00 69.15 25.50
V85 MAHDL-R-XL-SH-JHP V85 83.0 85.00 26.65 25.50
V60 MAHDR-L-XL-JHP V60 62.0 64.50 42.65 17.00
V60 MAHDR-L-XL-LH-JHP V60 62.0 64.50 69.15 17.00
V60 MAHDR-L-XL-SH-JHP V60 62.0 64.50 18.65 20.20
V85 MAHDR-L-XL-JHP V85 83.0 85.00 43.65 25.50
V85 MAHDR-L-XL-LH-JHP V85 83.0 85.00 69.15 25.50
V85 MAHDR-L-XL-SH-JHP V85 83.0 85.00 26.65 25.50
V60 MAHDR-R-XL-JHP V60 62.0 64.50 42.65 29.60
V60 MAHDR-R-XL-LH-JHP V60 62.0 64.50 69.15 29.60
V60 MAHDR-R-XL-SH-JHP V60 62.0 64.50 18.65 32.80
V85 MAHDR-R-XL-JHP V85 83.0 85.00 43.65 38.10
V85 MAHDR-R-XL-LH-JHP V85 83.0 85.00 69.15 38.10
V85 MAHDR-R-XL-SH-JHP V85 83.0 85.00 26.65 41.30

Руководство см. на стр. 862–876

Инструменты см. на стр.: CGPAD-JHP (309) • DGPAD-JHP (538) • DGPAD-XL-JHP (538) • HGPAD-JHP (291) • PCADR/L-JHP (353) • PCADRS/LS-JHP (354) • PCLNR/L-PAD-JHP (25) • PDJNR/L-PAD-JHP (38) • SCLCR/L-PAD-JHP (71) • SDJCR/L-PAD-JHP (78) • SVJCR/L-PAD-JHP (88) • TAGPAD-JHP (562) • TAGPAD-XL-JHP (562) • TAGPAD-Y-JHP (584) • TGPAD-JHP (298) • TNFPAD-XL-JHP (668)

Запасные части промежуточной державки

Обозначение (1) Зажимной винт (2) Пустышка (3) Регулировочный винт (4) O-кольцо (5) Винт (6) Винт (7) O-кольцо
V## MAHD#-#-XL-##-JHP SR M6x16DIN912 12.9 Dummy-MG-XL-5113377 SR 14-0194-5113373 O RING 8x3 NBR 70 SR M5-04451 SR M6x10DIN6912 OR 5x1N

Размеры инструмента с адаптером

Адаптер V## MAHD#-#-XL-SH-JHP V## MAHD#-#-XL-JHP V## MAHD#-#-XL-LH-JHP
D1 D2 D1 D2 D1 D2
DGPAD …-D22-JHP 99 46 147 94 200 147
DGPAD …-D32-JHP 99 46 147 94 200 147
TAGPAD …-D42-JHP 104 52 152 100 205 153
TAGPAD …-D52-JHP 114 62 162 110 215 163
TAGPAD-XL …-D52-JHP 114 62 162 110 215 163
TAGPAD-XL …-D65-JHP 127 70 175 118 228 171
TAGPAD-XL …-D82-JHP 146 86 194 134 247 187
TAGPAD-XL …-D102-JHP 170 107 218 155 271 208
