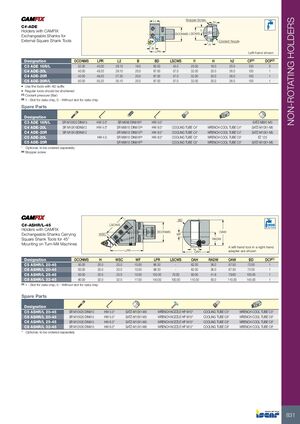

C#-ADE — Державки с обменными державками CAMFIX для внешних инструментов с квадратной державкой

Обозначение DCONMS LPR L2 B BD LSCWS l1 H h2 CP(1) DCP(2)
C3 ADE 16R/L 32.00 45.00 28.10 16.0 65.00 45.0 20.00 16.0 20.0 100 0
C4 ADE-20L 40.00 49.20 29.10 20.0 87.00 57.0 32.00 20.0 26.0 100 1
C4 ADE-20R 40.00 49.20 27.30 20.0 87.00 57.0 32.00 20.0 26.0 100 1
C5 ADE-20R/L 50.00 55.20 35.10 20.0 87.00 57.0 32.00 20.0 26.0 100 1
  • Используйте инструменты с суффиксом AD
  • Обычные инструменты следует укоротить

(1) Давление охлаждающей жидкости (бар)
(2) 1 — паз для микросхемы данных, 0 — без паза для микросхемы данных

Запасные части

Обозначение Запасные части
C3 ADE 16R/L SR M10X20 DIN915 HW 3.0* SR M6X8 DIN916(a) HW 5.0* SATZ-M8X1-M3
C4 ADE-20L SR M10X16 DIN912 HW 4.0* SR M8X10 DIN913(a) HW 8.0* COOLING TUBE C4* WRENCH COOL TUBE C4*
C4 ADE-20R SR M10X16 DIN912 SR M8X10 DIN913(a) HW 8.0* COOLING TUBE C4* WRENCH COOL TUBE C4*
C5 ADE-20L HW 4.0 SR M8X10 DIN916(a) HW 8.0* COOLING TUBE C5* WRENCH COOL TUBE C5*
C5 ADE-20R SR M8X10 DIN916(a) COOLING TUBE C5* WRENCH COOL TUBE C5*

* Опционально, заказывается отдельно
(a) Стопорный винт

C#-ASHR/L-45 — Державки с обменными державками CAMFIX, несущие инструменты с квадратной державкой для монтажа под 45° на токарных станках с фрезерованием

Обозначение DCONMS H WSC WF LPR LSCWS OAH RADW OAW BD DCP(1)
C5 ASHR/L 20-45 50.00 20.0 20.0 15.00 96.30 — 62.00 36.0 67.50 72.00 1
C6 ASHR/L 20-45 63.00 20.0 20.0 15.00 98.30 — 62.00 36.0 67.50 72.00 1
C6 ASHR/L 25-45 63.00 25.0 25.0 15.00 102.00 70.00 83.00 41.6 79.60 100.00 1
C8 ASHR/L 32-45 80.00 32.0 32.0 17.00 140.00 100.00 110.00 50.0 110.00 140.00 1

(1) 1 — паз для микросхемы данных, 0 — без паза для микросхемы данных

Запасные части

Обозначение Запасные части
C5 ASHR/L 20-45 SR M10X25 DIN915 HW 5.0* SATZ-M10X1-M5 WRENCH NOZZLE HP M10* COOLING TUBE C5* WRENCH COOL TUBE C5*
C6 ASHR/L 20-45 SR M10X25 DIN915 HW 5.0* SATZ-M10X1-M5 WRENCH NOZZLE HP M10* COOLING TUBE C6* WRENCH COOL TUBE C6*
C6 ASHR/L 25-45 SR M12X30 DIN915 HW 6.0* SATZ-M10X1-M5 WRENCH NOZZLE HP M10* COOLING TUBE C6* WRENCH COOL TUBE C6*
C8 ASHR/L 32-45 SR M12X30 DIN915 HW 6.0* SATZ-M12X1-M6 WRENCH NOZZLE HP M12* COOLING TUBE C8* WRENCH COOL TUBE C8*

* Опционально, заказывается отдельно
