Адаптации MODULAR-GRIP

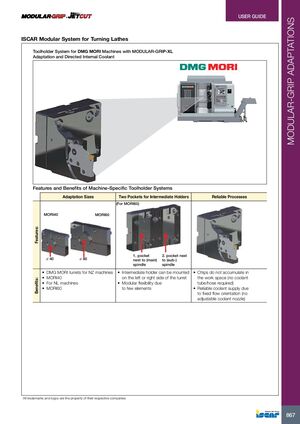

Модульная система ISCAR для токарных станков
Система державок для машин DMG MORI с адаптацией MODULAR-GRIP-XL
Адаптация и направленная внутренняя подача охлаждающей жидкости
Особенности и преимущества систем державок, оптимизированных для конкретных машин
Размеры адаптаций
- MORI40 — ø 40
- MORI60 — ø 60
Особенности:
- Барабаны DMG MORI для машин NZ
- MORI40
- Для машин NL
- MORI60
Два кармана для промежуточных державок (для MORI60)
- 1. карман рядом с (главным) шпинделем
- 2. карман рядом с (дополнительным) шпинделем
Преимущества:
- Промежуточная державка может быть установлена слева или справа от барабана
- Модульная гибкость благодаря малому количеству элементов
Надежные процессы обработки
- Стружка не накапливается в рабочем пространстве (шланг охлаждающей жидкости не требуется)
- Надежное снабжение охлаждающей жидкостью благодаря фиксированной ориентации потока (регулируемое сопло охлаждающей жидкости не требуется)
