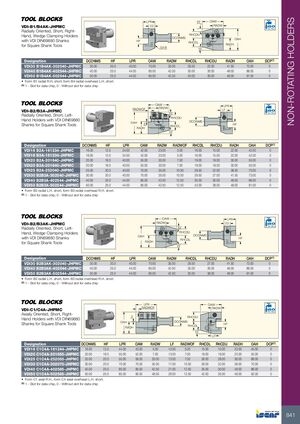

Токарные инструменты Iscar (часть 2) 2026 - страница 135

Предыдущая страница Следующая страница

Навигация

Державки без вращения

VDI-B1/B4AK-JHPMC

Державки радиальной ориентации, короткие, правостороннего исполнения с клиновым зажимом с хвостовиками VDI DIN69880 для инструмента с квадратным хвостовиком

Обозначение DCONMS HF LPR OAW RADW RHCDL RHCDU RADH OAH DCP
VDI30 B1B4AK-302040-JHPMC 30.00 20.0 40.00 70.00 35.00 29.50 22.00 41.50 73.00 0
VDI40 B1B4AK-402544-JHPMC 40.00 25.0 44.00 85.00 42.50 35.00 30.00 48.00 86.00 0
VDI50 B1B4AK-502544-JHPMC 50.00 25.0 44.00 85.00 42.50 43.00 30.00 48.00 91.00 0

Форма B1 - радиальное исполнение правостороннее, короткое; форма B4 - радиальное исполнение над головой левостороннее, короткое

VDI-B2/B3A-JHPMC

Державки радиальной ориентации, короткие, левостороннего исполнения с хвостовиками VDI DIN69880 для инструмента с квадратным хвостовиком

Обозначение DCONMS HF LPR OAW RADW RADWOF RHCDL RHCDU RADH OAH DCP
VDI16 B2A-161234-JHPMC 16.00 12.0 34.00 42.00 23.00 5.00 16.00 15.00 22.00 42.00 0
VDI16 B3A-161234-JHPMC 16.00 12.0 34.00 42.00 23.00 5.00 16.00 15.00 22.00 42.00 0
VDI20 B2A-201640-JHPMC 20.00 16.0 40.00 55.00 30.00 7.00 19.00 19.00 30.00 55.00 0
VDI20 B3A-201640-JHPMC 20.00 16.0 40.00 55.00 30.00 7.00 19.00 19.00 30.00 55.00 0
VDI25 B2A-252040-JHPMC 25.00 20.0 40.00 70.00 35.00 10.00 29.50 22.00 38.50 70.00 0
VDI30 B2B3A-302040-JHPMC 30.00 20.0 40.00 70.00 35.00 10.00 29.50 27.00 41.50 73.00 0
VDI40 B2B3A-402544-JHPMC 40.00 25.0 44.00 85.00 42.50 12.50 35.00 30.00 48.00 86.00 0
VDI50 B2B3A-502544-JHPMC 50.00 25.0 44.00 85.00 42.50 12.50 43.00 38.00 48.00 91.00 0

Форма B2 - радиальное исполнение левостороннее, короткое; форма B3 - радиальное исполнение над головой правостороннее, короткое

VDI-B2/B3AK-JHPMC

Державки радиальной ориентации, короткие, левостороннего исполнения с клиновым зажимом с хвостовиками VDI DIN69880 для инструмента с квадратным хвостовиком

Обозначение DCONMS HF LPR OAW RADW RHCDL RHCDU RADH OAH DCP
VDI30 B2B3AK-302040-JHPMC 30.00 20.0 40.00 70.00 35.00 29.50 27.00 41.50 73.00 0
VDI40 B2B3AK-402544-JHPMC 40.00 25.0 44.00 85.00 42.50 35.00 30.00 48.00 86.00 0
VDI50 B2B3AK-502544-JHPMC 50.00 25.0 44.00 85.00 42.50 35.00 38.00 48.00 91.00 0

Форма B2 - радиальное исполнение левостороннее, короткое; форма B3 - радиальное исполнение над головой правостороннее, короткое

VDI-C1/C4A-JHPMC

Державки осевой ориентации, короткие, правостороннего исполнения с хвостовиками VDI DIN69880 для инструмента с квадратным хвостовиком

Обозначение DCONMS HF LPR OAW RADW LF RADWOF RHCDL RHCDU RADH OAH DCP
VDI16 C1C4A-161244-JHPMC 16.00 12.0 44.00 43.00 5.00 13.00 5.00 15.00 15.00 23.00 45.00 0
VDI20 C1C4A-201655-JHPMC 20.00 16.0 55.00 52.00 7.00 13.00 7.00 19.00 19.00 23.00 55.00 0
VDI25 C1C4A-252055-JHPMC 25.00 20.0 55.00 58.00 33.00 13.00 7.00 26.00 28.00 36.00 66.00 0
VDI30 C1C4A-302070-JHPMC 30.00 20.0 70.00 70.00 35.00 17.00 10.00 26.00 22.00 38.00 70.00 0
VDI40 C1C4A-402585-JHPMC 40.00 25.0 85.00 85.00 42.50 21.00 12.50 35.00 30.00 48.00 86.00 0
VDI50 C1C4A-502585-JHPMC 50.00 25.0 85.00 90.50 48.00 26.00 12.50 42.00 35.00 48.00 92.00 0

Форма C1 - осевое исполнение правостороннее; форма C4 - осевое исполнение над головой левостороннее, короткое
