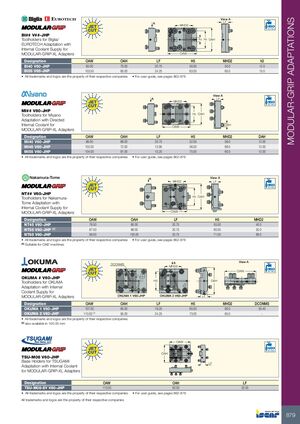

Адаптации MODULAR-GRIP
BI## V##-JHP
Державки резцов для адаптеров Biglia/EUROTECH с внутренней подачей СОЖ для адаптеров MODULAR-GRIP-XL
| Обозначение | OAW | OAH | LF | H5 | MHD2 | h3 |
|---|---|---|---|---|---|---|
| BI40 V60-JHP | 83.00 | 70.00 | 20.75 | 50.00 | 50.0 | 12.0 |
| BI55 V85-JHP | 103.50 | 85.00 | 24.25 | 63.00 | 65.0 | 15.0 |
Руководство см. на стр. 862–876
MI## V60-JHP
Державки резцов для адаптеров Miyano с направленной внутренней подачей СОЖ для адаптеров MODULAR-GRIP-XL
| Обозначение | OAW | OAH | LF | H5 | MHD2 | DAH |
|---|---|---|---|---|---|---|
| MI40 V60-JHP | 89.00 | 68.00 | 20.75 | 52.00 | 56.0 | 12.00 |
| MI45 V60-JHP | 102.00 | 72.00 | 13.95 | 56.00 | 68.0 | 12.00 |
| MI55 V60-JHP | 104.00 | 91.00 | 15.25 | 75.00 | 60.0 | 12.00 |
Руководство см. на стр. 862–876
NT## V60-JHP
Державки резцов для адаптеров Nakamura-Tome с внутренней подачей СОЖ для адаптеров MODULAR-GRIP-XL
| Обозначение | OAW | OAH | LF | H5 | MHD2 |
|---|---|---|---|---|---|
| NT45 V60-JHP | 76.50 | 80.00 | 20.75 | 55.00 | 40.0 |
| NT55 V60-JHP (1) | 87.50 | 86.00 | 20.75 | 60.00 | 50.0 |
| NT65 V60-JHP | 99.50 | 100.00 | 20.75 | 71.00 | 69.0 |
(1) Подходит для станков CMZ
Руководство см. на стр. 862–876
OKUMA # V60-JHP
Державки резцов для адаптеров OKUMA с внутренней подачей СОЖ для адаптеров MODULAR-GRIP-XL
| Обозначение | OAW | OAH | LF | H5 | MHD2 | DCONMS |
|---|---|---|---|---|---|---|
| OKUMA 1 V60-JHP | 107.00 | 85.00 | 19.25 | 65.00 | 80.0 | 55.40 |
| OKUMA 2 V60-JHP | 110.00 (1) | 95.00 | 24.25 | 73.00 | 65.0 | – |
(1) также доступно в исполнении 100.00 мм
TSU-M08 V60-JHP
Базовые державки для адаптеров TSUGAMI с внутренней подачей СОЖ для адаптеров MODULAR-GRIP-XL
| Обозначение | OAW | OAH | LF |
|---|---|---|---|
| TSU-M08-SY V60-JHP | 110.00 | 92.00 | 25.00 |
Руководство см. на стр. 862–876
