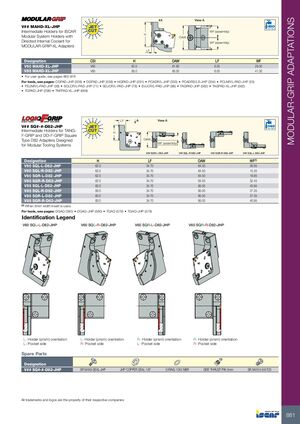

Адаптации MODULAR-GRIP

V## MAHD-XL-JHP

Промежуточные державки для ISCAR с модульными системными державками и направленной внутренней подачей СОЖ для адаптеров MODULAR-GRIP-XL

Обозначение CSI H OAW LF WF
V60 MAHD-XL-JHP V60 62.0 61.60 6.05 29.50
V85 MAHD-XL-JHP V85 85.0 85.00 6.05 41.30

Руководство см. на стр. 862–876

Инструменты см. на стр.: CGPAD-JHP (309) • DGPAD-JHP (538) • HGPAD-JHP (291) • PCADR/L-JHP (353) • PCADRS/LS-JHP (354) • PCLNR/L-PAD-JHP (25) • PDJNR/L-PAD-JHP (38) • SCLCR/L-PAD-JHP (71) • SDJCR/L-PAD-JHP (78) • SVJCR/L-PAD-JHP (88) • TAGPAD-JHP (562) • TAGPAD-XL-JHP (562) • TGPAD-JHP (298) • TNFPAD-XL-JHP (668)

V## SQ#-#-D82-JHP

Промежуточные державки для адаптеров TANG-F-GRIP и DO-F-GRIP квадратного типа D82, разработанные для модульных систем инструмента

Обозначение H LF OAW WF (1)
V60 SQL-L-D82-JHP 62.0 34.70 64.50 28.95
V60 SQL-R-D82-JHP 62.0 34.70 64.50 15.35
V60 SQR-L-D82-JHP 62.0 34.70 64.50 18.85
V60 SQR-R-D82-JHP 62.0 34.70 64.50 32.45
V85 SQL-L-D82-JHP 83.0 34.70 85.00 40.95
V85 SQL-R-D82-JHP 83.0 34.70 85.00 27.35
V85 SQR-L-D82-JHP 83.0 34.70 85.00 27.35
V85 SQR-R-D82-JHP 83.0 34.70 85.00 40.95

(1) При использовании пластины шириной 3 мм

Инструменты см. на стр.: DGAQ (580) • DGAQ-JHP (580) • TGAQ (579) • TGAQ-JHP (578)

Условные обозначения идентификации

V60 SQL-L-D82-JHP V60 SQL-R-D82-JHP V60 SQR-L-D82-JHP V60 SQR-R-D82-JHP
L — ориентация державки (призма)
L — сторона кармана		 L — ориентация державки (призма)
R — сторона кармана		 R — ориентация державки (призма)
L — сторона кармана		 R — ориентация державки (призма)
R — сторона кармана

Запасные части

  • V## SQ#-#-D82-JHP
  • SR M4X9-SEAL-JHP
  • JHP COPPER SEAL 1/8"
  • O-RING 10X2 NBR
  • SIDE THRUST PIN 3mm
  • SR M4X10-8.8-T20
