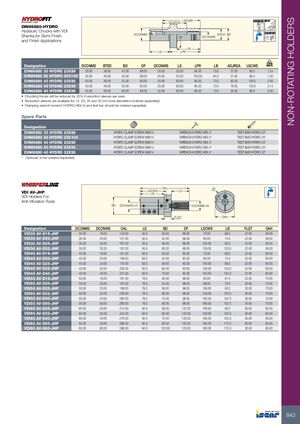

Державки без вращения

DIN69880-HYDRO

Гидравлические патроны с хвостовиками VDI для черновой и чистовой обработки

Обозначение DCONMS BTED BD DF DCONWS LS LPR LB ADJRGA LSCWS Масса, кг
DIN69880 30 HYDRO 20X89 30.00 38.00 42.00 68.00 20.00 55.00 95.00 73.0 37.00 85.0 1.24
DIN69880 30 HYDRO 25X100 30.00 46.00 50.00 68.00 25.00 55.00 100.00 84.0 31.00 85.0 1.20
DIN69880 40 HYDRO 20X95 40.00 38.00 42.00 83.00 20.00 63.00 95.00 73.0 82.00 130.0 2.00
DIN69880 40 HYDRO 25X95 40.00 46.00 50.00 83.00 25.00 63.00 95.00 73.0 76.00 130.0 2.14
DIN69880 40 HYDRO 32X95 40.00 56.00 60.00 83.00 32.00 63.00 95.00 73.0 32.00 90.0 2.00

Силы зажима будут уменьшены на 25%, если используются переходные втулки. Переходные втулки доступны для диаметров 12, 20, 25 и 32 мм (заказываются отдельно). Зажимной ключ (ключ HYDRO HEX 4) и контрольный стержень следует заказать отдельно

Запасные части

  • DIN69880 30 HYDRO 20X89: HYDRO CLAMP SCREW M8X14, WRENCH HYDRO HEX 4* (опционально, заказывается отдельно), TEST BAR HYDRO 20*
  • DIN69880 30 HYDRO 25X100: HYDRO CLAMP SCREW M8X14, WRENCH HYDRO HEX 4* (опционально, заказывается отдельно), TEST BAR HYDRO 25*
  • DIN69880 40 HYDRO 20X95: HYDRO CLAMP SCREW M8X14, WRENCH HYDRO HEX 4* (опционально, заказывается отдельно), TEST BAR HYDRO 20*
  • DIN69880 40 HYDRO 25X95: HYDRO CLAMP SCREW M8X14, WRENCH HYDRO HEX 4* (опционально, заказывается отдельно), TEST BAR HYDRO 25*
  • DIN69880 40 HYDRO 32X95: HYDRO CLAMP SCREW M8X14, WRENCH HYDRO HEX 4* (опционально, заказывается отдельно), TEST BAR HYDRO 32*

VDI AV-JHP

Державки VDI для инструментов против вибрации

Обозначение DCONMS DCONWS OAL LS BD DF LSCWS LB FLGT OAH
VDI30 AV-D16-JHP 30.00 16.00 143.00 55.0 50.00 68.00 70.00 66.0 22.00 56.00
VDI30 AV-D20-JHP 30.00 20.00 151.00 55.0 54.00 68.00 80.00 74.0 22.00 56.00
VDI30 AV-D25-JHP 30.00 25.00 167.00 55.0 58.00 68.00 100.00 90.0 22.00 56.00
VDI30 AV-D32-JHP 30.00 32.00 197.00 55.0 63.00 68.00 128.00 120.0 22.00 56.00
VDI40 AV-D16-JHP 40.00 16.00 151.00 63.0 50.00 83.00 70.00 66.0 22.00 65.00
VDI40 AV-D20-JHP 40.00 20.00 159.00 63.0 54.00 83.00 80.00 74.0 22.00 65.00
VDI40 AV-D25-JHP 40.00 25.00 175.00 63.0 58.00 83.00 100.00 90.0 22.00 65.00
VDI40 AV-D32-JHP 40.00 32.00 205.00 63.0 63.00 83.00 128.00 120.0 22.00 65.00
VDI40 AV-D40-JHP 40.00 40.00 237.00 63.0 73.00 83.00 150.00 152.0 22.00 65.00
VDI50 AV-D16-JHP 50.00 16.00 181.00 78.0 50.00 98.00 85.00 81.0 22.00 70.00
VDI50 AV-D20-JHP 50.00 20.00 181.00 78.0 54.00 98.00 89.00 73.0 30.00 70.00
VDI50 AV-D25-JHP 50.00 25.00 198.00 78.0 59.00 98.00 106.00 90.0 30.00 70.00
VDI50 AV-D32-JHP 50.00 32.00 228.00 78.0 65.00 98.00 128.00 120.0 30.00 70.00
VDI50 AV-D40-JHP 50.00 40.00 260.00 78.0 73.00 98.00 160.00 152.0 30.00 70.00
VDI50 AV-D50-JHP 50.00 50.00 260.00 78.0 83.00 98.00 160.00 152.0 30.00 70.00
VDI60 AV-D25-JHP 60.00 25.00 214.00 94.0 59.00 123.00 106.00 90.0 30.00 85.00
VDI60 AV-D32-JHP 60.00 32.00 244.00 94.0 65.00 123.00 128.00 120.0 30.00 85.00
VDI60 AV-D40-JHP 60.00 40.00 276.00 94.0 73.00 123.00 160.00 152.0 30.00 85.00
VDI60 AV-D50-JHP 60.00 50.00 296.00 94.0 83.00 123.00 180.00 172.0 30.00 85.00
VDI60 AV-D60-JHP 60.00 60.00 296.00 94.0 102.00 123.00 180.00 172.0 30.00 85.00
