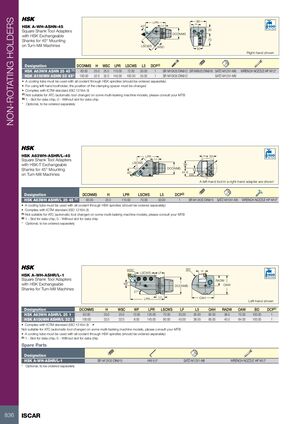

HSK A-WH-ASHN-45
Адаптеры резцов квадратного сечения с коническими сменными хвостовиками HSK для монтажа под углом 45° на токарно-фрезерных станках
| Обозначение | DCONMS | H | WSC | LPR | LSCWS | L5 | DCP | Запасные части |
|---|---|---|---|---|---|---|---|---|
| HSK A63WH ASHN 25 45 | 63.00 | 25.0 | 25.0 | 110.00 | 72.00 | 30.00 | 1 | SR M10X25 DIN912, SR M8X20 DIN916, SATZ-M12X1-M6, WRENCH NOZZLE HP M12* |
| HSK A100WH ASHN 32 45* | 100.00 | 32.0 | 32.0 | 145.00 | 100.00 | 35.00 | 1 | SR M10X35 DIN912, SATZ-M12X1-M6 |
- Охлаждающая трубка должна использоваться со всеми шпинделями HSK с подачей охлаждающей жидкости (заказывается отдельно)
- При использовании левого инструмента положение прижимной прокладки должно быть изменено
- Соответствует стандарту ICTM (ISO 12164-3)
- Не подходит для АТС (автоматический смены инструмента) на некоторых моделях токарно-фрезерных станков, пожалуйста проконсультируйтесь
- * Опционально, заказывается отдельно
HSK A63WH-ASHR/L-45
Адаптеры резцов квадратного сечения с коническими сменными хвостовиками HSK-T для монтажа под углом 45° на токарно-фрезерных станках
| Обозначение | DCONMS | H | LPR | LSCWS | L5 | DCP | Запасные части |
|---|---|---|---|---|---|---|---|
| HSK A63WH ASHR/L 25 45 | 63.00 | 25.0 | 110.00 | 70.00 | 30.00 | 1 | SR M12X30 DIN915, SATZ-M10X1-M5, WRENCH NOZZLE HP M10* |
- Охлаждающая трубка должна использоваться со всеми шпинделями HSK с подачей охлаждающей жидкости (заказывается отдельно)
- Соответствует стандарту ICTM (ISO 12164-3)
- Не подходит для АТС (автоматический смены инструмента) на некоторых моделях токарно-фрезерных станков, пожалуйста проконсультируйтесь
- * Опционально, заказывается отдельно
HSK A-WH-ASHR/L-1
Адаптеры резцов квадратного сечения с коническими сменными хвостовиками HSK для токарно-фрезерных станков
| Обозначение | DCONMS | H | WSC | WF | LPR | LSCWS | LF | L5 | OAH | RADW | OAW | BD | DCP |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HSK A63WH ASHR/L 25 1 | 63.00 | 25.0 | 25.0 | 13.00 | 125.00 | 70.00 | 35.00 | 30.00 | 82.00 | 38.0 | 70.00 | 100.00 | 1 |
| HSK A100WH ASHR/L 32 1 | 100.00 | 32.0 | 32.0 | 8.00 | 145.00 | 90.00 | 45.00 | 38.00 | 85.00 | 40.0 | 84.00 | 100.00 | 1 |
- Соответствует стандарту ICTM (ISO 12164-3)
- Не подходит для АТС (автоматический смены инструмента) на некоторых моделях токарно-фрезерных станков, пожалуйста проконсультируйтесь
- Охлаждающая трубка должна использоваться со всеми шпинделями HSK с подачей охлаждающей жидкости (заказывается отдельно)
Запасные части
| Обозначение | Компоненты |
|---|---|
| HSK A-WH-ASHR/L-1 | SR M12X30 DIN915, HW 6.0*, SATZ-M12X1-M6, WRENCH NOZZLE HP M12* |
* Опционально, заказывается отдельно
