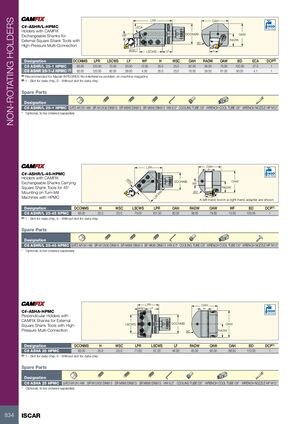

C#-ASHR/L-HPMC
Державки с CAMFIX, сменные хвостовики для резцов квадратного сечения с наружной системой крепления и многоканальной системой подачи охлаждающей жидкости высокого давления
| Обозначение | DCONMS | LPR | LSCWS | LF | WF | H | WSC | OAH | RADW | OAW | BD | ECA | DCP |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C6 ASHR/L 25-1 HPMC | 63.00 | 120.00 | 70.00 | 30.00 | 13.00 | 25.0 | 25.0 | 82.00 | 38.00 | 70.00 | 100.00 | 27.0 | 1 |
| C6 ASHR 25-1-J HPMC | 63.00 | 120.00 | 82.00 | 38.00 | 4.50 | 25.0 | 25.0 | 76.00 | 29.50 | 61.00 | 90.00 | 4.1 | 1 |
Примечание: Рекомендуется для Mazak INTEGREX. Отсутствуют проблемы с помехами в магазине станка. 1 - Паз для микросхемы данных, 0 - Без паза для микросхемы данных
Запасные части
| Обозначение | Компоненты |
|---|---|
| C6 ASHR/L 25-1 HPMC | SATZ-M12X1-M6, SR M12X30 DIN915, SR M8X6 DIN913, SR M6X6 DIN913, HW 6.0*, COOLING TUBE C6*, WRENCH COOL TUBE C6*, WRENCH NOZZLE HP M12* |
* Опционально, заказывается отдельно
C#-ASHR/L-45-HPMC
Державки с CAMFIX, сменные хвостовики для резцов квадратного сечения для монтажа под углом 45° на токарно-фрезерных станках с многоканальной системой подачи охлаждающей жидкости высокого давления
| Обозначение | DCONMS | H | WSC | LSCWS | LPR | OAH | RADW | OAW | WF | BD | DCP |
|---|---|---|---|---|---|---|---|---|---|---|---|
| C6 ASHR/L 25-45 HPMC | 63.00 | 25.0 | 25.0 | 70.00 | 101.30 | 83.00 | 38.00 | 79.60 | 15.00 | 100.00 | 1 |
Примечание: 1 - Паз для микросхемы данных, 0 - Без паза для микросхемы данных
Запасные части
| Обозначение | Компоненты |
|---|---|
| C6 ASHR/L 25-45 HPMC | SATZ-M10X1-M5, SR M12X30 DIN915, SR M8X6 DIN913, SR M6X6 DIN913, HW 6.0*, COOLING TUBE C6*, WRENCH COOL TUBE C6*, WRENCH NOZZLE HP M10* |
* Опционально, заказывается отдельно
C#-ASHA-HPMC
Перпендикулярные державки с хвостовиками CAMFIX для резцов квадратного сечения с многоканальной системой подачи охлаждающей жидкости высокого давления
| Обозначение | DCONMS | H | WSC | LPR | LSCWS | LF | RADW | OAW | OAH | BD | DCP |
|---|---|---|---|---|---|---|---|---|---|---|---|
| C6 ASHA 25 HPMC | 63.00 | 25.0 | 25.0 | 71.00 | 61.20 | 46.00 | 45.00 | 90.00 | 86.50 | 110.00 | 1 |
Примечание: 1 - Паз для микросхемы данных, 0 - Без паза для микросхемы данных
Запасные части
| Обозначение | Компоненты |
|---|---|
| C6 ASHA 25 HPMC | SATZ-M12X1-M6, SR M12X30 DIN915, SR M8X6 DIN913, SR M6X6 DIN913, HW 6.0*, COOLING TUBE C6*, WRENCH COOL TUBE C6*, WRENCH NOZZLE HP M12* |
* Опционально, заказывается отдельно
