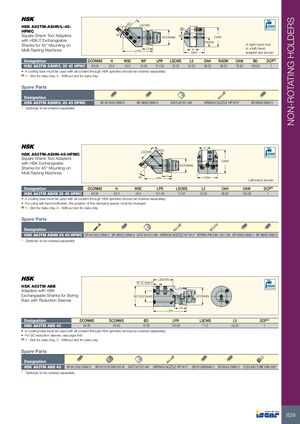

Державки без вращения
HSK A63TM-ASHR/L-45- HPMC
Адаптеры инструмента с квадратным хвостовиком со сменными хвостовиками HSK-T для монтажа под углом 45° на многофункциональных станках
| Обозначение | DCONMS | H | WSC | WF | LPR | LSCWS | L5 | OAH | RADW | OAW | BD | DCP |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HSK A63TM ASHR/L 25 45 HPMC | 63.00 | 25.0 | 25.0 | 15.00 | 121.00 | 70.00 | 42.00 | 58.00 | 38.00 | 79.60 | 100.00 | 1 |
Охлаждающая трубка должна использоваться со всеми шпинделями HSK с подводом охлаждающей жидкости (заказывается отдельно)
Запасные части
- HSK A63TM ASHR/L 25 45 HPMC
- SR M12X30 DIN915
- SR M8X6 DIN913
- SATZ-M12X1-M6
- WRENCH NOZZLE HP M12* (опционально, заказывается отдельно)
- SR M6X6 DIN913
HSK A63TM-ASHN-45-HPMC
Адаптеры инструмента с квадратным хвостовиком со сменными хвостовиками HSK для монтажа под углом 45° на многофункциональных станках
| Обозначение | DCONMS | H | WSC | LPR | LSCWS | L5 | OAH | OAW | DCP |
|---|---|---|---|---|---|---|---|---|---|
| HSK A63TM ASHN 25 45 HPMC | 63.00 | 25.0 | 25.0 | 121.00 | 72.00 | 42.00 | 90.00 | 105.00 | 1 |
Охлаждающая трубка должна использоваться со всеми шпинделями HSK с подводом охлаждающей жидкости (заказывается отдельно). При использовании левостороннего инструмента необходимо изменить положение зажимной прокладки
Запасные части
- HSK A63TM ASHN 25 45 HPMC
- SR M10X25 DIN912
- SR M8X20 DIN916
- SATZ-M12X1-M6
- WRENCH NOZZLE HP M12* (опционально, заказывается отдельно)
- SPRING PIN DIN 1481 3X5
- SR M8X6 DIN913
- SR M6X6 DIN913
HSK A63TM ABB
Адаптеры со сменными хвостовиками HSK для расточных оправок с переходными втулками
| Обозначение | DCONMS | DCONWS | BD | LPR | LSCWS | L5 | DCP |
|---|---|---|---|---|---|---|---|
| HSK A63TM ABB 40 | 63.00 | 40.00 | 75.00 | 120.00 | 71.0 | 42.00 | 1 |
Охлаждающая трубка должна использоваться со всеми шпинделями HSK с подводом охлаждающей жидкости (заказывается отдельно). Переходные втулки SC см. на стр. 840
Запасные части
- HSK A63TM ABB 40
- SR M12X30 DIN915
- SR M12X16 DIN1835-B
- SATZ-M12X1-M6
- WRENCH NOZZLE HP M12* (опционально, заказывается отдельно)
- SR M10X6 DIN913
- SR M5X4 DIN913
- COOLING TUBE HSK A63*
