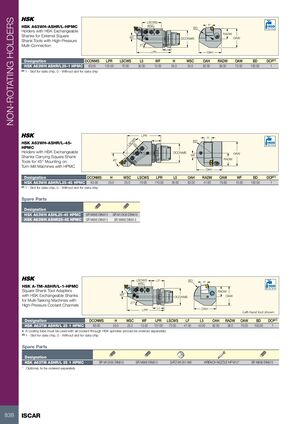

HSK A63WH-ASHR/L-HPMC
Державки с коническими сменными хвостовиками HSK для резцов квадратного сечения с многоканальной системой подачи охлаждающей жидкости высокого давления
| Обозначение | DCONMS | LPR | LSCWS | L5 | WF | H | WSC | OAH | RADW | OAW | BD | DCP |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HSK A63WH ASHR/L 25-1 HPMC | 63.00 | 125.00 | 70.00 | 30.00 | 13.00 | 25.0 | 25.0 | 82.00 | 38.00 | 70.00 | 100.00 | 1 |
Примечание: 1 - Паз для микросхемы данных, 0 - Без паза для микросхемы данных
HSK A63WH-ASHR/L-45-HPMC
Державки с коническими сменными хвостовиками HSK для резцов квадратного сечения для монтажа под углом 45° на токарно-фрезерных станках с многоканальной системой подачи охлаждающей жидкости высокого давления
| Обозначение | DCONMS | H | WSC | LSCWS | LPR | L5 | OAH | RADW | OAW | WF | BD | DCP |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HSK A63WH ASHR/L 25-45 HPMC | 63.00 | 25.0 | 25.0 | 70.00 | 110.00 | 30.00 | 83.00 | 41.60 | 79.60 | 15.00 | 100.00 | 1 |
Примечание: 1 - Паз для микросхемы данных, 0 - Без паза для микросхемы данных
Запасные части
| Обозначение | Компоненты |
|---|---|
| HSK A63WH ASHL 25-45 HPMC | SR M6X6 DIN913, SR M12X30 DIN915 |
| HSK A63WH ASHR 25-45 HPMC | SR M6X6 DIN913, SR M8X6 DIN913 |
HSK A-TM-ASHR/L-1-HPMC
Адаптеры резцов квадратного сечения с коническими сменными хвостовиками HSK для токарно-фрезерных станков с многоканальными системами подачи охлаждающей жидкости высокого давления
| Обозначение | DCONMS | H | WSC | WF | LPR | LSCWS | LF | L5 | OAH | RADW | OAW | BD | DCP |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HSK A63TM ASHR/L 25 1 HPMC | 63.00 | 25.0 | 25.0 | 13.00 | 137.00 | 70.00 | 47.00 | 42.00 | 82.00 | 38.0 | 70.00 | 100.00 | 1 |
- Охлаждающая трубка должна использоваться со всеми шпинделями HSK с подачей охлаждающей жидкости (заказывается отдельно)
- 1 - Паз для микросхемы данных, 0 - Без паза для микросхемы данных
Запасные части
| Обозначение | Компоненты |
|---|---|
| HSK A63TM ASHR/L 25 1 HPMC | SR M12X30 DIN915, SR M8X6 DIN913, SATZ-M12X1-M6, WRENCH NOZZLE HP M12*, SR M6X6 DIN913 |
* Опционально, заказывается отдельно
