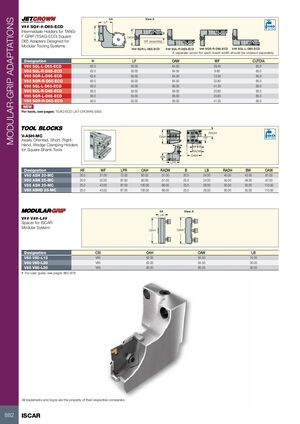

Адаптации MODULAR-GRIP

V## SQ#-#-D65-ECD

Промежуточные державки для адаптеров TANG-F-GRIP (TGAQ-ECD) квадратного типа D65, разработанные для модульных систем инструмента. Для каждой ширины пластины необходимо заказывать отдельную коронку.

Обозначение H LF OAW WF CUTDIA
V60 SQL-L-D65-ECD 62.0 55.00 64.50 29.30 65.0
V60 SQL-R-D65-ECD 62.0 55.00 64.50 9.80 65.0
V60 SQR-L-D65-ECD 62.0 55.00 64.50 13.30 65.0
V60 SQR-R-D65-ECD 62.0 55.00 64.50 32.80 65.0
V85 SQL-L-D65-ECD 83.0 55.00 85.00 41.30 65.0
V85 SQL-R-D65-ECD 83.0 55.00 85.00 20.80 65.0
V85 SQR-L-D65-ECD 83.0 55.00 85.00 20.80 65.0
V85 SQR-R-D65-ECD 83.0 55.00 85.00 41.30 65.0

НОВОЕ

Инструменты см. на стр.: TGAQ-ECD (JET-CROWN) (582)

V-ASH-MC

Аксиально ориентированные, короткие, правосторонние державки с клиновым зажимом для инструмента с квадратным хвостовиком

Обозначение HF WF LPR OAH RADW B LB RADH BW OAW
V60 ASH 20-MC 20.0 31.00 72.00 80.00 51.00 20.0 24.00 40.00 43.00 81.00
V60 ASH 25-MC 25.0 32.00 87.00 90.00 57.00 25.0 24.00 45.00 48.00 87.00
V85 ASH 25-MC 25.0 43.00 87.00 100.00 68.00 25.0 26.00 50.00 55.00 110.50
V85 ASHD 25-MC 25.0 43.00 87.00 100.00 68.00 25.0 26.00 50.00 55.00 110.50

V## V##-L##

Проставка для модульной системы ISCAR

Обозначение CSI OAH OAW LB
V60 V60-L15 V60 62.00 64.50 15.00
V60 V60-L30 V60 62.00 64.50 30.00
V85 V85-L30 V85 83.00 85.00 30.00

Руководство см. на стр. 862–876
