Адаптации MODULAR-GRIP

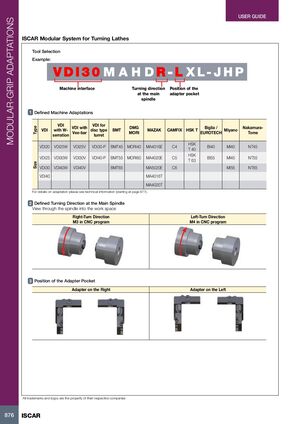

Модульная система ISCAR для токарных станков
Выбор инструмента
Пример:
VDI 30 MAHDR - L XL - JHP
- Интерфейс машины
- Направление вращения на главном шпинделе
- Положение кармана адаптера
1. Определенные адаптации для машин
| Тип | VDI | VDI с W-зубьями | VDI с серрацией типа "планка Vee" | VDI дискообразные барабаны | BMT | DMG MORI | MAZAK | CAMFIX | HSK T | Biglia / EUROTECH | MIYANO | NAKAMURA-TOME |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Размер | VDI20 | VDI25W | VDI25V | VDI30-P | BMT45 | MORI40 | MA4016E | C4 | HSK T 40 | BI40 | MI40 | NT45 |
| VDI25 | VDI30W | VDI30V | VDI40-P | BMT55 | MORI60 | MA4020E | C5 | HSK T 63 | BI55 | MI45 | NT55 | |
| VDI30 | VDI40W | VDI40V | BMT65 | MA5020E | C6 | MI55 | NT65 | |||||
| VDI40 | MA4016T MA4020T |
Подробности см. в технической информации (начиная со страницы 877)
2. Определенное направление вращения на главном шпинделе
Вид через шпиндель в рабочее пространство
Направление вращения вправо
M3 в программе ЧПУ
Направление вращения влево
M4 в программе ЧПУ
3. Положение кармана адаптера
Адаптер справа
Адаптер слева
