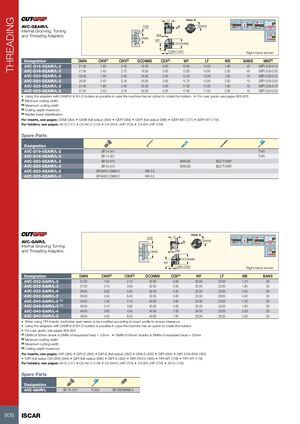

AVC-GEAIR/L — Адаптеры для внутреннего точения, нарезания канавок и резьб
| Обозначение | DMIN | CWN(1) | CWX(2) | DCONMS | CDX(3) | WF | LF | WB | BAWS | MIID(4) |
|---|---|---|---|---|---|---|---|---|---|---|
| AVC-D16-GEAIR/L-2 | 21.00 | 1.90 | 2.40 | 16.00 | 3.00 | 12.00 | 14.50 | 1.60 | 45 | GEPI 2.00-0.10 |
| AVC-D16-GEAIR/L-3 | 21.00 | 2.40 | 2.70 | 16.00 | 3.00 | 12.00 | 14.50 | 2.00 | 45 | GEPI 3.00-0.20 |
| AVC-D20-GEAIR/L-2 | 26.00 | 1.90 | 2.40 | 20.00 | 3.00 | 14.70 | 13.50 | 1.60 | 15 | GEPI 2.00-0.10 |
| AVC-D20-GEAIR/L-3 | 26.00 | 2.40 | 3.18 | 20.00 | 3.00 | 14.70 | 13.50 | 2.00 | 15 | GEPI 3.00-0.20 |
| AVC-D25-GEAIR/L-2 | 31.00 | 1.90 | 2.40 | 25.00 | 4.00 | 17.50 | 17.50 | 1.60 | 15 | GEPI 2.00-0.10 |
| AVC-D25-GEAIR/L-3 | 31.00 | 2.40 | 3.18 | 25.00 | 4.00 | 17.50 | 17.50 | 2.00 | 15 | GEPI 3.00-0.20 |
Использование адаптеров с державками CAMFIX и SH-D возможно в том случае, если станок имеет возможность поворота державок
Руководство пользователя см. на страницах 809–825
(1) Минимальная ширина резания
(2) Максимальная ширина резания
(3) Максимальная глубина резания
(4) Идентификация главного резца
Резцы см. на страницах: GEMI (384) • GEMI (полный радиус) (384) • GEPI (385) • GEPI (полный радиус) (386) • GEPI-MT (727) • GEPI-WT (718)
Державки см. на страницах: AV-D (117) • C#-AV-C (118) • C#-SH-E-JHP (704) • C#-SH-JHP (704)
Запасные части
| Обозначение | Компоненты | |||
|---|---|---|---|---|
| AVC-D16-GEAIR/L-2 | SR 14-551 | |||
| T-9/5 | ||||
| AVC-D16-GEAIR/L-3 | SR 14-551 | |||
| T-9/5 | ||||
| AVC-D20-GEAIR/L-2 | SR 34-510 | SW6-SD | BLD T15/M7 | |
| AVC-D20-GEAIR/L-3 | SR 34-510 | SW6-SD | BLD T15/M7 | |
| AVC-D25-GEAIR/L-2 | SR M4X14 DIN912 | HW 3.0 | ||
| AVC-D25-GEAIR/L-3 | SR M4X14 DIN912 | HW 3.0 | ||
AVC-GAIR/L — Адаптеры для внутреннего точения, нарезания канавок и резьб
| Обозначение | DMIN | CWN(2) | CWX(3) | DCONMS | CDX(4) | WF | LF | WB | BAWS |
|---|---|---|---|---|---|---|---|---|---|
| AVC-D32-GAIR/L-2 | 37.00 | 1.50 | 2.10 | 32.00 | 3.00 | 20.00 | 23.00 | 1.20 | 30 |
| AVC-D32-GAIR/L-3 | 37.00 | 2.10 | 3.00 | 32.00 | 3.00 | 20.00 | 23.00 | 1.80 | 30 |
| AVC-D32-GAIR/L-4 | 39.00 | 3.00 | 4.50 | 32.00 | 5.00 | 22.00 | 23.00 | 2.50 | 30 |
| AVC-D32-GAIR/L-5 | 39.00 | 4.50 | 6.40 | 32.00 | 5.00 | 22.00 | 26.00 | 4.00 | 30 |
| AVC-D40-GAIR/L-2 (1) | 45.00 | 1.50 | 2.10 | 40.00 | 3.00 | 24.00 | 23.00 | 1.20 | 30 |
| AVC-D40-GAIR/L-3 (1) | 46.00 | 2.10 | 3.00 | 40.00 | 4.00 | 25.00 | 23.00 | 1.80 | 30 |
| AVC-D40-GAIR/L-4 | 49.00 | 3.00 | 4.50 | 40.00 | 7.00 | 28.00 | 23.00 | 2.50 | 30 |
| AVC-D40-GAIR/L-5 | 49.00 | 4.50 | 6.40 | 40.00 | 7.00 | 28.00 | 26.00 | 4.00 | 30 |
При использовании резцов TIPI посадочное место в державке должно быть переделано в соответствии с профилем резца для обеспечения зазора
Использование адаптеров с державками CAMFIX и SH-D возможно в том случае, если станок имеет возможность поворота державок
Руководство пользователя см. на страницах 809–825
(1) DMIN державки 50 мм составляет DMIN запрашиваемой головки + 10 мм; DMIN державок 60 мм составляет DMIN запрашиваемой головки + 20 мм
(2) Минимальная ширина резания
(3) Максимальная ширина резания
(4) Максимальная глубина резания
Резцы см. на страницах: GIFI (395) • GIFI-E (392) • GIFI-E (полный радиус) (392) • GINI-E (393) • GIPI (394) • GIPI (CW<BW) (393) • GIPI (полный радиус CW<BW) (394) • GIPI (полный радиус) (395) • GIPI-E (392) • GIPI-RX/LX (395) • TIPI-MT (728) • TIPI-WT (719)
Державки см. на страницах: AV-D (117) • C#-AV-C (118) • C#-SH-E-JHP (704) • C#-SH-JHP (704) • SH-D (116)
Запасные части
| Обозначение | Компоненты | ||
|---|---|---|---|
| AVC-GAIR/L | SR 76-1021 | T-20/5 | SR M3X3DIN913 |
