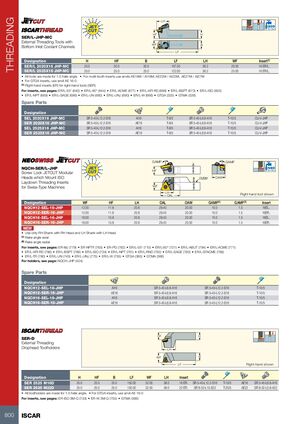

Нарезание резьбы

SER/L-JHP-MC — Инструменты для внешнего нарезания с каналами подачи СОЖ снизу

Обозначение H HF B LF LH WF Пластина(1)
SER/L 2020X16 JHP-MC 20.0 20.0 20.0 107.00 36.2 20.00 16 ER/L..
SER/L 2525X16 JHP-MC 25.0 25.0 25.0 122.00 36.2 25.00 16 ER/L..
  • Все инструменты изготовлены с углом спирали 1,5°
  • Для многозубчатых пластин используйте наковальни AE16M / AI16M; AE22M / AI22M; AE27M / AI27M
  • Для пластин GTGA используйте наковальню AE 16-0

Примечание:

(1) Правые пластины (ER) для правых инструментов (SER)

Информацию о пластинах см. на страницах: ER/L-55° (640) • ER/L-60° (644) • ER/L-ACME (677) • ER/L-API RD (688) • ER/L-BSPT (673) • ER/L-ISO (653) • ER/L-NPT (669) • ER/L-SAGE (686) • ER/L-UN (660) • ER/L-UNJ (680) • ER/L-W (666) • GTGA (325) • GTMA (326)

Запасные части

Обозначение Запасные части
SEL 2020X16 JHP-MC SR 5-40-L12.2-S16 AI16 T-8/5 SR 5-40-L6.8-A16 T-10/5 CU-V-JHP
SER 2020X16 JHP-MC SR 5-40-L12.2-S16 AE16 T-8/5 SR 5-40-L6.8-A16 T-10/5 CU-V-JHP
SEL 2525X16 JHP-MC SR 5-40-L12.2-S16 AI16 T-8/5 SR 5-40-L6.8-A16 T-10/5 CU-V-JHP
SER 2525X16 JHP-MC SR 5-40-L12.2-S16 AE16 T-8/5 SR 5-40-L6.8-A16 T-10/5 CU-V-JHP

NQCH-SER/L-JHP — Модульные головки JETCUT с винтовым зажимом для установки пластин ISO горизонтального нарезания для станков типа Swiss

Обозначение WF HF LH OAL OAW GAMP(1) GAMF(2) Пластина
NQCH12-SEL-16-JHP 12.00 11.8 20.6 29.40 20.00 10.0 1.5 16EL..
NQCH12-SER-16-JHP 12.00 11.8 20.6 29.40 20.00 10.0 1.5 16ER..
NQCH16-SEL-16-JHP 16.00 15.8 20.6 29.40 20.00 10.0 1.5 16EL..
NQCH16-SER-16-JHP 16.00 15.8 20.6 29.40 20.00 10.0 1.5 16ER..

НОВОЕ

  • Используйте только правый хвостовик с правой головкой и левый хвостовик с левой головкой

Примечания:

  • (1) Передний угол осевой
  • (2) Передний угол радиальный

Информацию о пластинах см. на страницах: ER-MJ (779) • ER-NPTF (765) • ER-PG (782) • ER/L-55° (715) • ER/L-60° (721) • ER/L-ABUT (784) • ER/L-ACME (771) • ER/L-API RD (786) • ER/L-BSPT (766) • ER/L-ISO (734) • ER/L-NPT (761) • ER/L-RND (792) • ER/L-SAGE (783) • ER/L-STACME (768) • ER/L-TR (780) • ER/L-UN (745) • ER/L-UNJ (775) • ER/L-W (755) • GTGA (365) • GTMA (366)

Информацию о державках см. на странице: NQCH-JHP (424)

Запасные части

Обозначение Запасные части
NQCH12-SEL-16-JHP AI16 SR 5-40-L6.8-A16 SR 5-40-L12.2-S16 T-10/5
NQCH12-SER-16-JHP AE16 SR 5-40-L6.8-A16 SR 5-40-L12.2-S16 T-10/5
NQCH16-SEL-16-JHP AI16 SR 5-40-L6.8-A16 SR 5-40-L12.2-S16 T-10/5
NQCH16-SER-16-JHP AE16 SR 5-40-L6.8-A16 SR 5-40-L12.2-S16 T-10/5

SER-D — Державки для внешнего нарезания с откидной головкой

Обозначение H HF B LF WF LH Пластина Запасные части
SER 2525 M16D 25.0 25.0 25.0 150.00 32.00 38.0 16 ER.. SR 5-40-L12.2-S16 T-10/5 AE16 / SR 5-40-L6.8-A16
SER 2525 M22D 25.0 25.0 25.0 150.00 32.00 38.0 22 ER.. SR 8-32-L15-S22 T-20/5 AE22 / SR 8-32-L5.8-A22
  • Все державки изготовлены с углом спирали 1,5°
  • Для пластин GTGA используйте наковальню AE 16-0

Информацию о пластинах см. на страницах: ER-ISO 3M-Q (733) • ER-W 3M-Q (755) • GTMA (366)
