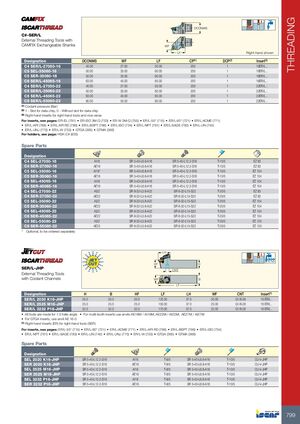

Нарезание резьбы
C#-SER/L — Инструменты для внешнего нарезания с обмениваемыми хвостовиками CAMFIX
| Обозначение | DCONMS | WF | LF | CP(1) | DCP(2) | Пластина(3) |
|---|---|---|---|---|---|---|
| C4 SER/L-27050-16 | 40.00 | 27.00 | 50.00 | 200 | 1 | 16ER/L... |
| C5 SEL-35060-16 | 50.00 | 35.00 | 60.00 | 200 | 1 | 16ER/L... |
| C5 SER-35060-16 | 50.00 | 35.00 | 60.00 | 200 | 1 | 16ER/L... |
| C6 SER/L-45065-16 | 63.00 | 45.00 | 65.00 | 200 | 1 | 16ER/L... |
| C4 SER/L-27050-22 | 40.00 | 27.00 | 50.00 | 200 | 1 | 22ER/L... |
| C5 SER/L-35060-22 | 50.00 | 35.00 | 60.00 | 200 | 1 | 22ER/L... |
| C6 SER/L-45065-22 | 63.00 | 45.00 | 65.00 | 200 | 1 | 22ER/L... |
| C8 SER/L-55080-22 | 80.00 | 55.00 | 80.00 | 200 | 1 | 22ER/L... |
Примечания:
- (1) Давление СОЖ (бар)
- (2) 1 — Паз для стружкодержателя, 0 — Без паза
- (3) Правые пластины для правых инструментов и наоборот
Информацию о пластинах см. на страницах: ER-EL (791) • ER-ISO 3M-Q (733) • ER-W 3M-Q (755) • ER/L-55° (715) • ER/L-60° (721) • ER/L-ACME (771) • ER/L-API (788) • ER/L-API RD (786) • ER/L-BSPT (766) • ER/L-ISO (734) • ER/L-NPT (761) • ER/L-SAGE (783) • ER/L-UN (745) • ER/L-UNJ (775) • ER/L-W (755) • GTGA (365) • GTMA (366)
Информацию о державках см. на странице: HSK-C# (835)
Запасные части
| Обозначение | Запасные части | |||||
|---|---|---|---|---|---|---|
| C4 SEL-27050-16 | AI16 | SR 5-40-L6.8-A16 | SR 5-40-L12.2-S16 | T-10/5 | EZ 83 | |
| C4 SER-27050-16 | AE16 | SR 5-40-L6.8-A16 | SR 5-40-L12.2-S16 | T-10/5 | EZ 83 | |
| C5 SEL-35060-16 | AI16* | SR 5-40-L6.8-A16 | SR 5-40-L12.2-S16 | T-10/5 | EZ 104 | |
| C5 SER-35060-16 | AE16 | SR 5-40-L6.8-A16 | SR 5-40-L12.2-S16 | T-10/5 | EZ 104 | |
| C6 SEL-45065-16 | AI16 | SR 5-40-L6.8-A16 | SR 5-40-L12.2-S16 | T-10/5 | EZ 104 | |
| C6 SER-45065-16 | AE16 | SR 5-40-L6.8-A16 | SR 5-40-L12.2-S16 | T-10/5 | EZ 104 | |
| C4 SEL-27050-22 | AI22 | SR 8-32-L5.8-A22 | SR 8-32-L15-S22 | T-20/5 | EZ 83 | |
| C4 SER-27050-22 | AE22 | SR 8-32-L5.8-A22 | SR 8-32-L15-S22 | T-20/5 | EZ 83 | |
| C5 SEL-35060-22 | AI22 | SR 8-32-L5.8-A22 | SR 8-32-L15-S22 | T-20/5 | EZ 104 | |
| C5 SER-35060-22 | AE22 | SR 8-32-L5.8-A22 | SR 8-32-L15-S22 | T-20/5 | EZ 104 | |
| C6 SEL-45065-22 | AI22 | SR 8-32-L5.8-A22 | SR 8-32-L15-S22 | T-20/5 | EZ 104 | |
| C6 SER-45065-22 | AE22 | SR 8-32-L5.8-A22 | SR 8-32-L15-S22 | T-20/5 | EZ 104 | |
| C8 SEL-55080-22 | AI22 | SR 8-32-L5.8-A22 | SR 8-32-L15-S22 | T-20/5 | EZ 125 | |
| C8 SER-55080-22 | AE22 | SR 8-32-L5.8-A22 | SR 8-32-L15-S22 | T-20/5 | EZ 125 | |
* Опционально, заказывается отдельно
SER/L-JHP — Инструменты для внешнего нарезания с каналами СОЖ
| Обозначение | H | B | HF | LF | LH | WF | CNT | Пластина(1) |
|---|---|---|---|---|---|---|---|---|
| SER/L 2020 K16-JHP | 20.0 | 20.0 | 20.0 | 125.00 | 37.0 | 20.00 | G1/8-28 | 16 ER/L.. |
| SER/L 2525 M16-JHP | 25.0 | 25.0 | 25.0 | 150.00 | 37.0 | 25.00 | G1/8-28 | 16 ER/L.. |
| SER/L 3232 P16-JHP | 32.0 | 32.0 | 32.0 | 170.00 | 37.0 | 32.00 | G1/8-28 | 16 ER/L.. |
- Все инструменты изготовлены с углом спирали 1,5°
- Для многозубчатых пластин используйте наковальни AE16M / AI16M; AE22M / AI22M; AE27M / AI27M
- Для пластин GTGA используйте наковальню AE 16-0
Примечание:
(1) Правые пластины (ER) для правых инструментов (SER)
Информацию о пластинах см. на страницах: ER/L-55° (715) • ER/L-60° (721) • ER/L-ACME (771) • ER/L-API RD (786) • ER/L-BSPT (766) • ER/L-ISO (734) • ER/L-NPT (761) • ER/L-SAGE (783) • ER/L-UN (745) • ER/L-UNJ (775) • ER/L-W (755) • GTGA (365) • GTMA (366)
Запасные части
| Обозначение | Запасные части | |||||
|---|---|---|---|---|---|---|
| SEL 2020 K16-JHP | SR 5-40-L12.2-S16 | AI16 | T-8/5 | SR 5-40-L6.8-A16 | T-10/5 | CU-V-JHP |
| SER 2020 K16-JHP | SR 5-40-L12.2-S16 | AE16 | T-8/5 | SR 5-40-L6.8-A16 | T-10/5 | CU-V-JHP |
| SEL 2525 M16-JHP | SR 5-40-L12.2-S16 | AI16 | T-8/5 | SR 5-40-L6.8-A16 | T-10/5 | CU-V-JHP |
| SER 2525 M16-JHP | SR 5-40-L12.2-S16 | AE16 | T-8/5 | SR 5-40-L6.8-A16 | T-10/5 | CU-V-JHP |
| SEL 3232 P16-JHP | SR 5-40-L12.2-S16 | AI16 | T-8/5 | SR 5-40-L6.8-A16 | T-10/5 | CU-V-JHP |
| SER 3232 P16-JHP | SR 5-40-L12.2-S16 | AE16 | T-8/5 | SR 5-40-L6.8-A16 | T-10/5 | CU-V-JHP |
