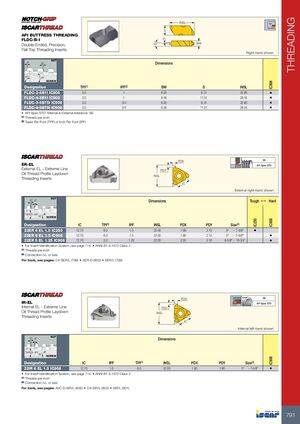

НАРЕЗКА РЕЗЬБЫ

РЕЗЬБА BUTTRESS API FLDC-B-I

Двусторонние высокоточные пластины для нарезки резьбы с плоским верхом

Показано правостороннее исполнение

Обозначение TPI(1) IPF(2) BW S INSL IC908
FLDC-3-5B1I IC908 5.0 1 6.35 8.74 22.60 •
FLDC-4-5B1I IC908 5.0 1 6.48 11.51 28.45 •
FLDC-3-5B75I IC908 5.0 3/4 6.35 8.74 22.60 •
FLDC-4-5B75I IC908 5.0 3/4 6.48 11.51 28.45 •

(1) Витков на дюйм
(2) Конус на фут (TPF) или дюймов на фут (IPF)

ER-EL

Внешняя резьба EL - Extreme Line, профиль резьбы для масла, пластины для нарезки резьбы методом однопроходного нарезания

Показано правостороннее исполнение

Обозначение IC TPI(1) IPF INSL PDX PDY Размер(2) IC250 IC908
22ER 6 EL 1.5 IC250 12.70 6.0 1.5 22.00 1.90 2.10 5" - 7-5/8" •
22ER 6 EL 1.5 IC908 12.70 6.0 1.5 22.00 1.90 2.10 5" - 7-5/8" •
22ER 5 EL 1.25 IC908 12.70 5.0 1.25 22.00 2.00 2.10 8-5/8" - 10-3/4" •

(1) Витков на дюйм
(2) Номер соединения или размер

IR-EL

Внутренняя резьба EL - Extreme Line, профиль резьбы для масла, пластины для нарезки резьбы методом однопроходного нарезания

Показано левостороннее исполнение

Обозначение IC IPF TPI(1) INSL PDX PDY Размер(2) IC908
22IR 6 EL 1.5 IC908 12.70 1.5 6.0 22.00 1.90 1.90 5" - 7-5/8" •

(1) Витков на дюйм
(2) Номер соединения или размер
