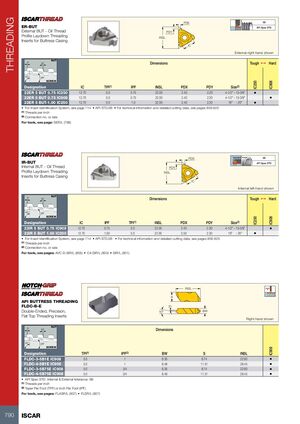

НАРЕЗКА РЕЗЬБЫ

ER-BUT

Внешняя резьба BUT - профиль резьбы для масла, пластины для нарезки резьбы методом однопроходного нарезания для резьб типа Buttress

Показано правостороннее исполнение

Обозначение IC TPI(1) IPF INSL PDX PDY Размер(2) IC250 IC908
22ER 5 BUT 0.75 IC250 12.70 5.0 0.75 22.00 2.40 2.20 4-1/2" - 13-3/8" •
22ER 5 BUT 0.75 IC908 12.70 5.0 0.75 22.00 2.40 2.20 4-1/2" - 13-3/8" •
22ER 5 BUT-1.00 IC250 12.70 5.0 1.0 22.00 2.40 2.20 16" - 20" •

(1) Витков на дюйм
(2) Номер соединения или размер

IR-BUT

Внутренняя резьба BUT - профиль резьбы для масла, пластины для нарезки резьбы методом однопроходного нарезания для резьб типа Buttress

Показано левостороннее исполнение

Обозначение IC IPF TPI(1) INSL PDX PDY Размер(2) IC250 IC908
22IR 5 BUT 0.75 IC908 12.70 0.75 5.0 22.00 2.40 2.30 4-1/2" - 13-3/8" •
22IR 5 BUT 1.00 IC250 12.70 1.00 5.0 22.00 3.50 2.30 16" - 20" •

(1) Витков на дюйм
(2) Номер соединения или размер

РЕЗЬБА BUTTRESS API FLDC-B-E

Двусторонние высокоточные пластины для нарезки резьбы с плоским верхом

Показано правостороннее исполнение

Обозначение TPI(1) IPF(2) BW S INSL IC908
FLDC-3-5B1E IC908 5.0 1 6.35 8.74 22.60 •
FLDC-4-5B1E IC908 5.0 1 6.48 11.51 28.45 •
FLDC-3-5B75E IC908 5.0 3/4 6.35 8.74 22.60 •
FLDC-4-5B75E IC908 5.0 3/4 6.48 11.51 28.45 •

(1) Витков на дюйм
(2) Конус на фут (TPF) или дюймов на фут (IPF)
