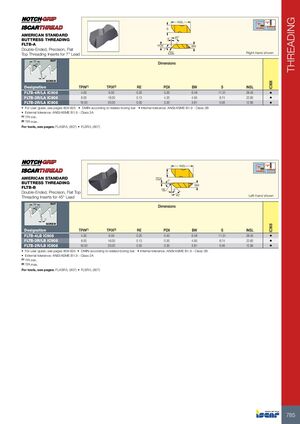

НАРЕЗКА
FLTB-A
Американский стандартный упорный профиль
Двусторонние прецизионные пластины плоской вершины для нарезки с углом подъема 7°
Показана правая
Размеры
| Обозначение | TPIN(1) | TPIX(2) | RE | PDX | BW | S | INSL | |
|---|---|---|---|---|---|---|---|---|
| FLTB-4R/LA IC908 | 4.00 | 6.00 | 0.20 | 5.20 | 6.48 | 11.51 | 28.45 | • |
| FLTB-3R/LA IC908 | 8.00 | 16.00 | 0.13 | 4.20 | 4.95 | 8.74 | 22.60 | • |
| FLTB-2R/LA IC908 | 16.00 | 20.00 | 0.05 | 3.20 | 3.81 | 5.56 | 12.95 | • |
Руководство пользователя см. страницы 809–825 • DMIN согласно соответствующей расточной оправке • Внутренний допуск: ANSI/ASME B1.9 – Class 2B • Внешний допуск: ANSI/ASME B1.9 – Class 2A
(1) TPI мин.
(2) TPI макс.
Инструменты см. страницы: FLASR/L (807) • FLSR/L (807)
FLTB-B
Американский стандартный упорный профиль
Двусторонние прецизионные пластины плоской вершины для нарезки с углом подъема 45°
Показана левая
Размеры
| Обозначение | TPIN(1) | TPIX(2) | RE | PDX | BW | S | INSL | |
|---|---|---|---|---|---|---|---|---|
| FLTB-4LB IC908 | 4.00 | 6.00 | 0.20 | 0.40 | 6.48 | 11.51 | 28.45 | • |
| FLTB-3R/LB IC908 | 8.00 | 16.00 | 0.13 | 0.30 | 4.95 | 8.74 | 22.60 | • |
| FLTB-2R/LB IC908 | 16.00 | 20.00 | 0.05 | 0.30 | 3.81 | 5.56 | 12.95 | • |
Руководство пользователя см. страницы 809–825 • DMIN согласно соответствующей расточной оправке • Внутренний допуск: ANSI/ASME B1.9 – Class 2B • Внешний допуск: ANSI/ASME B1.9 – Class 2A
(1) TPI мин.
(2) TPI макс.
Инструменты см. страницы: FLASR/L (807) • FLSR/L (807)
