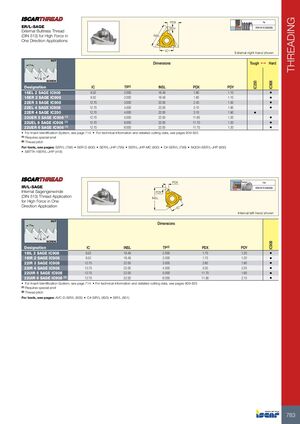

НАРЕЗКА
ER/L-SAGE
Внешняя упорная резьба
(DIN 513) для применений с высокой нагрузкой
в одном направлении
Показана внешняя правая
Размеры
| Обозначение | IC | TP(2) | INSL | PDX | PDY | Tough 1 | Hard |
|---|---|---|---|---|---|---|---|
| 16EL 2 SAGE IC908 | 9.52 | 2.000 | 16.49 | 1.60 | 1.10 | • | |
| 16ER 2 SAGE IC908 | 9.52 | 2.000 | 16.49 | 1.60 | 1.10 | • | |
| 22ER 3 SAGE IC908 | 12.70 | 3.000 | 22.00 | 2.40 | 1.50 | • | |
| 22EL 4 SAGE IC908 | 12.70 | 4.000 | 22.00 | 3.10 | 1.90 | • | |
| 22ER 4 SAGE IC250 | 12.70 | 4.000 | 22.00 | 3.10 | 1.90 | • | |
| 22UER 5 SAGE IC908 (1) | 12.70 | 5.000 | 22.00 | 11.60 | 1.20 | • | |
| 22UEL 6 SAGE IC908 (1) | 12.70 | 6.000 | 22.00 | 11.70 | 1.20 | • | |
| 22UER 6 SAGE IC908 (1) | 12.70 | 6.000 | 22.00 | 11.70 | 1.20 | • |
Система идентификации пластин см. страницу 714 • Технические сведения и детальные параметры резания см. страницы 809–825
(1) Требуется специальная наковальня
(2) Шаг резьбы
Инструменты см. страницы: SER/L (798) • SER-D (800) • SER/L-JHP (799) • SER/L-JHP-MC (800) • C#-SER/L (799) • NQCH-SER/L-JHP (800) • SBTT#-16ER/L-JHP (418)
IR/L-SAGE
Внутренняя упорная резьба
(DIN 513) для применений с высокой нагрузкой
в одном направлении
Показана внутренняя левая
Размеры
| Обозначение | IC | INSL | TP(2) | PDX | PDY | Hard |
|---|---|---|---|---|---|---|
| 16IL 2 SAGE IC908 | 9.52 | 16.49 | 2.000 | 1.70 | 1.20 | • |
| 16IR 2 SAGE IC908 | 9.52 | 16.49 | 2.000 | 1.70 | 1.20 | • |
| 22IR 3 SAGE IC908 | 12.70 | 22.00 | 3.000 | 2.90 | 1.90 | • |
| 22IR 4 SAGE IC908 | 12.70 | 22.00 | 4.000 | 3.30 | 2.20 | • |
| 22UIR 5 SAGE IC908 | 12.70 | 22.00 | 5.000 | 11.70 | 1.90 | • |
| 22UIR 6 SAGE IC908 (1) | 12.70 | 22.00 | 6.000 | 11.90 | 2.10 | • |
Система идентификации пластин см. страницу 714 • Технические сведения и детальные параметры резания см. страницы 809–825
(1) Требуется специальная наковальня
(2) Шаг резьбы
Инструменты см. страницы: AVC-D-SIR/L (805) • C#-SIR/L (803) • SIR/L (801)
