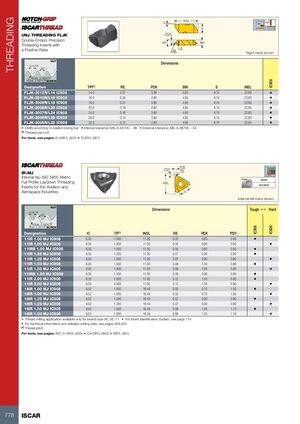

Токарные инструменты Iscar (часть 2) 2026 - страница 72

Предыдущая страница Следующая страница

Навигация

Нарезание резьбы

Резьбовые пластины UNJ FLJK

Двусторонние, точные резьбовые пластины с положительным передним углом

Обозначение Витки на дюйм(1) RE PDX BW S INSL IC908
FLJK-3012R/L14 14,0 0,27 3,58 4,95 8,74 22,60 •
FLJK-3010R/L16 16,0 0,24 3,60 4,95 8,74 22,60 •
FLJK-3009R/L18 18,0 0,21 3,60 4,95 8,74 22,60 •
FLJK-3008R/L20 20,0 0,19 3,60 4,95 8,74 22,60 •
FLJK-3007R/L24 24,0 0,16 3,60 4,95 8,74 22,60 •
FLJK-3006R/L28 28,0 0,14 3,60 4,95 8,74 22,60 •
FLJK-3005R/L32 32,0 0,12 3,60 4,95 8,74 22,60 •
  • DMIN в соответствии с соответствующей расточной оправкой
  • Допуск внутренней резьбы: MIL-S-8879C - 3B
  • Допуск внешней резьбы: MIL-S-8879C - 3A
  • (1) Витки на дюйм

Сведения об инструментах см. на страницах: FLASR/L (807) • FLSR/L (807)

Резьбовые пластины IR-MJ

Резьбовые пластины с внутренним профилем MJ ISO 5855 полного профиля для авиационной и аэрокосмической промышленности

Обозначение IC Шаг резьбы(1) INSL RE PDX PDY IC908 IC806
11IR 1.00 MJ 6,35 1,000 11,00 0,05 0,60 0,60 • •
11IRB 1.00 MJ 6,35 1,000 11,00 0,05 0,60 0,60 •
11IR 1.25 MJ 6,35 1,250 11,00 0,07 0,90 0,80 • •
11IR 1.50 MJ 6,35 1,500 11,00 0,08 1,00 0,80 • •
11IRB 1.50 MJ 6,35 1,500 11,00 0,08 0,90 0,80 •
11IR 2.00 MJ 6,35 2,000 11,00 0,12 1,00 0,90 • •
16IR 1.00 MJ 9,52 1,000 16,49 0,05 0,70 1,00 • •
16IR 1.25 MJ 9,52 1,250 16,49 0,07 0,90 0,80 • •
16IR 1.50 MJ 9,52 1,500 16,49 0,08 1,20 1,10 • •
  • Фрезерование резьбы доступно только для пластин размеров 06, 08, 11
  • Система идентификации пластин см. на странице 714
  • Техническую информацию и подробные данные резания см. на страницах 809-825
  • (1) Шаг резьбы

Сведения об инструментах см. на страницах: AVC-D-SIR/L (805) • C#-SIR/L (803) • SIR/L (801)
