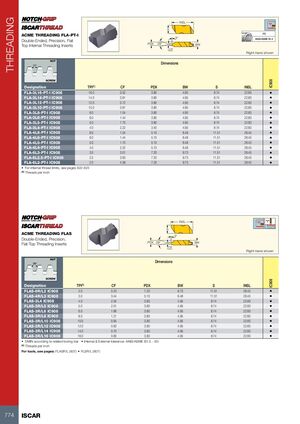

Токарные инструменты Iscar (часть 2) 2026 - страница 68

Предыдущая страница Следующая страница

Навигация

Нарезание резьбы

Резьбовые пластины ACME FLA-PT-I

Двусторонние, точные резьбовые пластины с плоской верхушкой для внутренней резьбы

Обозначение Витки на дюйм(1) CF PDX BW S INSL IC908
FLA-3L16-PT-I 16,0 0,52 3,80 4,95 8,74 22,60 •
FLA-3L14-PT-I 14,0 0,61 3,80 4,95 8,74 22,60 •
FLA-3L12-PT-I 12,0 0,72 3,80 4,95 8,74 22,60 •
FLA-3L10-PT-I 10,0 0,81 3,80 4,95 8,74 22,60 •
FLA-3L8-PT-I 8,0 1,04 3,80 4,95 8,74 22,60 •
FLA-3L6-PT-I 6,0 1,44 3,80 4,95 8,74 22,60 •
FLA-3L5-PT-I 5,0 1,75 3,80 4,95 8,74 22,60 •
FLA-3L4-PT-I 4,0 2,22 3,40 4,95 8,74 22,60 •
FLA-4L8-PT-I 8,0 1,04 5,10 6,48 11,51 28,45 •
FLA-4L6-PT-I 6,0 1,44 5,10 6,48 11,51 28,45 •
FLA-4L5-PT-I 5,0 1,75 5,10 6,48 11,51 28,45 •
FLA-4L4-PT-I 4,0 2,22 5,10 6,48 11,51 28,45 •
FLA-6L3-PT-I 3,0 3,01 7,20 9,73 11,51 28,45 •
FLA-6L2.5-PT-I 2,5 3,63 7,20 9,73 11,51 28,45 •
FLA-6L2-PT-I 2,0 4,58 7,20 9,73 11,51 28,45 •
  • Допуски для внутренней резьбы см. на страницах 822-823
  • (1) Витки на дюйм

Резьбовые пластины ACME FLAS

Двусторонние, точные резьбовые пластины с плоской верхушкой

Обозначение Витки на дюйм(1) CF PDX BW S INSL IC908
FLAS-6R/L2 2,0 5,23 7,20 9,73 11,51 28,45 •
FLAS-4R/L3 3,0 3,44 5,10 6,48 11,51 28,45 •
FLAS-3L4 4,0 2,55 3,80 4,95 8,74 22,60 •
FLAS-3R/L5 5,0 2,01 3,80 4,95 8,74 22,60 •
FLAS-3R/L6 6,0 1,66 3,80 4,95 8,74 22,60 •
FLAS-3R/L8 8,0 1,21 3,80 4,95 8,74 22,60 •
FLAS-3R/L10 10,0 0,94 3,80 4,95 8,74 22,60 •
FLAS-3R/L12 12,0 0,83 3,80 4,95 8,74 22,60 •
FLAS-3R/L14 14,0 0,70 3,80 4,95 8,74 22,60 •
FLAS-3R/L16 16,0 0,60 3,80 4,95 8,74 22,60 •
  • DMIN в соответствии с соответствующей расточной оправкой
  • Допуски внутренней и внешней резьбы: ANSI/ASME B1.5 - 3G
  • (1) Витки на дюйм

Сведения об инструментах см. на страницах: FLASR/L (807) • FLSR/L (807)
