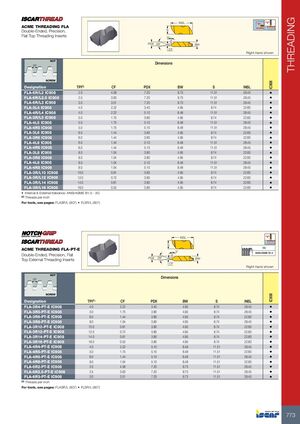

Нарезание резьбы

Резьбовые пластины ACME FLA

Двусторонние, точные резьбовые пластины с плоской верхушкой

Обозначение Витки на дюйм(1) CF PDX BW S INSL IC908
FLA-6R/L2 2,0 4,58 7,20 9,73 11,51 28,45 •
FLA-6R/L2.5 2,5 3,63 7,20 9,73 11,51 28,45 •
FLA-6R/L3 3,0 3,01 7,20 9,73 11,51 28,45 •
FLA-3L4 4,0 2,22 3,40 4,95 8,74 22,60 •
FLA-4R/L4 4,0 2,22 5,10 6,48 11,51 28,45 •
FLA-3R/L5 5,0 1,75 3,80 4,95 8,74 22,60 •
FLA-4L5 5,0 1,75 5,10 6,48 11,51 28,45 •
FLA-4R5 5,0 1,75 5,10 6,48 11,51 28,45 •
FLA-3L6 6,0 1,44 3,80 4,95 8,74 22,60 •
FLA-3R6 6,0 1,44 3,80 4,95 8,74 22,60 •
FLA-4L6 6,0 1,44 5,10 6,48 11,51 28,45 •
FLA-4R6 6,0 1,44 5,10 6,48 11,51 28,45 •
FLA-3L8 8,0 1,04 3,80 4,95 8,74 22,60 •
FLA-3R8 8,0 1,04 3,80 4,95 8,74 22,60 •
FLA-4L8 8,0 1,04 5,10 6,48 11,51 28,45 •
FLA-4R8 8,0 1,04 5,10 6,48 11,51 28,45 •
FLA-3R/L10 10,0 0,81 3,80 4,95 8,74 22,60 •
FLA-3R/L12 12,0 0,72 3,80 4,95 8,74 22,60 •
FLA-3R/L14 14,0 0,61 3,80 4,95 8,74 22,60 •
FLA-3R/L16 16,0 0,52 3,80 4,95 8,74 22,60 •
  • Допуски внутренней и внешней резьбы: ANSI/ASME B1.5 - 3G
  • (1) Витки на дюйм

Сведения об инструментах см. на страницах: FLASR/L (807) • FLSR/L (807)

Резьбовые пластины ACME FLA-PT-E

Двусторонние, точные резьбовые пластины с плоской верхушкой для внешней резьбы

Обозначение Витки на дюйм(1) CF PDX BW S INSL IC908
FLA-3R4-PT-E 4,0 2,22 3,40 4,95 8,74 28,45 •
FLA-3R5-PT-E 5,0 1,75 3,80 4,95 8,74 28,45 •
FLA-3R6-PT-E 6,0 1,44 3,80 4,95 8,74 22,60 •
FLA-3R8-PT-E 8,0 1,04 3,80 4,95 8,74 28,45 •
FLA-3R10-PT-E 10,0 0,81 3,80 4,95 8,74 22,60 •
FLA-3R12-PT-E 12,0 0,72 3,80 4,95 8,74 22,60 •
FLA-3R14-PT-E 14,0 0,61 3,80 4,95 8,74 22,60 •
FLA-3R16-PT-E 16,0 0,52 3,80 4,95 8,74 22,60 •
FLA-4R4-PT-E 4,0 2,22 5,10 6,48 11,51 28,45 •
FLA-4R5-PT-E 5,0 1,75 5,10 6,48 11,51 22,60 •
FLA-4R6-PT-E 6,0 1,44 5,10 6,48 11,51 28,45 •
FLA-4R8-PT-E 8,0 1,04 5,10 6,48 11,51 22,60 •
FLA-6R2-PT-E 2,0 4,58 7,20 9,73 11,51 28,45 •
FLA-6R2.5-PT-E 2,5 3,63 7,20 9,73 11,51 28,45 •
FLA-6R3-PT-E 3,0 3,01 7,20 9,73 11,51 28,45 •
  • (1) Витки на дюйм

Сведения об инструментах см. на страницах: FLASR/L (807) • FLSR/L (807)
