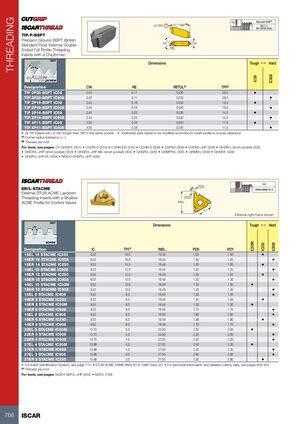

НАРЕЗАНИЕ РЕЗЬБЫ

TIP-P-BSPT

Прецизионно шлифованные двусторонние державки резцов с полным профилем для нарезания резьбы BSPT со средством дробления стружки

Стандарт: ISO 7-1, EN 10226 (1&2)

Обозначение CW RE RETOL(1) ВНМ(2) IC08 IC908
TIP 2P28-BSPT IC08 2.40 0.11 0.030 28.0 •
TIP 2P28-BSPT IC908 2.40 0.11 0.030 28.0 •
TIP 2P19-BSPT IC08 2.40 0.16 0.030 19.0 •
TIP 2P19-BSPT IC908 2.40 0.16 0.030 19.0 •
TIP 2P14-BSPT IC08 2.40 0.22 0.030 14.0 •
TIP 2P14-BSPT IC908 2.40 0.22 0.030 14.0 •
TIP 4P11-BSPT IC08 4.00 0.28 0.030 11.0 •
TIP 4P11-BSPT IC908 4.00 0.28 0.030 11.0 •

(1) Допуск радиуса угла (+/-)
(2) Витки на дюйм

Примечание: Пластины TIP на 1.6 мм длиннее, чем GIP в том же гнезде. Гнездо державки требует модификации в соответствии с профилем пластины для обеспечения зазора.

Инструменты на страницах: C#-GHDR/L (301) • CGHN-D (310) • CGHN-DG (310) • CGHN-S (309) • CGPAD (308) • CGPAD-JHP (309) • GHDR/L (короткое гнездо) (302) • GHDR/L-JHP (короткое гнездо) (303) • GHDR/L-JHP-MC (короткое гнездо) (304) • GHGR/L (305) • GHMPR/L (300) • GHMR/L (300) • GHSR/L (428) • GHSR/L-JHP-SL (429) • NQCH-GHSR/L-JHP (428)

ER/L-STACME

Державки резцов для нарезания внешней резьбы STUB ACME с неглубоким профилем для регулирующих клапанов

Стандарт: ANSI/ASME B1.8, класс 2G

Обозначение IC ВНМ(1) INSL PDX PDY IC50M IC250 IC908
16EL 16 STACME IC250 9.52 16.0 16.49 1.00 1.00 •
16ER 16 STACME IC908 9.52 16.0 16.49 1.00 1.00 •
16ER 14 STACME IC250 9.52 14.0 16.49 1.00 1.00 •
16EL 12 STACME IC908 9.52 12.0 16.49 1.20 1.20 •
16ER 12 STACME IC250 9.52 12.0 16.49 1.20 1.20 •
16ER 12 STACME IC908 9.52 12.0 16.49 1.20 1.30 •
16EL 10 STACME IC50M 9.52 10.0 16.49 1.30 1.30 •
16ER 10 STACME IC908 9.52 10.0 16.49 1.20 1.30 •
16EL 8 STACME IC908 9.52 8.0 16.49 1.50 1.50 •
16ER 8 STACME IC250 9.52 8.0 16.49 1.50 1.50 •
16ER 8 STACME IC50M 9.52 8.0 16.49 1.50 1.50 •
16ER 8 STACME IC908 9.52 8.0 16.49 1.70 1.70 •
16EL 6 STACME IC908 9.52 6.0 16.49 1.80 1.80 •
16ER 6 STACME IC250 9.52 6.0 16.49 1.80 1.80 •
16ER 6 STACME IC908 9.52 6.0 16.49 1.70 1.70 •
22EL 5 STACME IC50M 12.70 5.0 22.00 2.30 2.00 •
22ER 5 STACME IC908 12.70 5.0 22.00 2.30 2.00 •
22ER 4 STACME IC908 12.70 4.0 22.00 2.20 2.20 •
27EL 4 STACME IC50M 15.88 4.0 27.50 2.40 2.20 •
27ER 4 STACME IC908 15.88 4.0 27.50 2.40 2.20 •
27EL 3 STACME IC908 15.88 3.0 27.50 2.90 2.80 •
27ER 3 STACME IC250 15.88 3.0 27.50 2.90 2.80 •

(1) Витки на дюйм

Инструменты на страницах: NQCH-SER/L-JHP (800) • SER/L (798)
