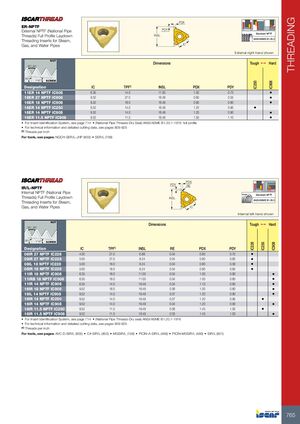

НАРЕЗАНИЕ РЕЗЬБ
ER-NPTF
Пластины для обработки наружной резьбы NPTF (сухая герметичная трубная резьба по национальному стандарту) полного профиля для паро-, газо- и водопроводных труб
Стандарт NPTF: ANSI/ASME B1.20.3
Показано: Правостороннее нарезание
| Обозначение | IC | Витки на дюйм (VPD) | INSL | PDX | PDY | IC250 | IC908 |
|---|---|---|---|---|---|---|---|
| 11ER 14 NPTF IC908 | 6.35 | 14.0 | 11.00 | 1.00 | 0.73 | • | |
| 16ER 27 NPTF IC908 | 9.52 | 27.0 | 16.49 | 0.60 | 0.55 | • | |
| 16ER 18 NPTF IC908 | 9.52 | 18.0 | 16.49 | 0.90 | 0.80 | • | |
| 16ER 14 NPTF IC250 | 9.52 | 14.0 | 16.49 | 1.20 | 0.90 | • | |
| 16ER 14 NPTF IC908 | 9.52 | 14.0 | 16.49 | 1.20 | 0.90 | • | |
| 16ER 11.5 NPTF IC908 | 9.52 | 11.5 | 16.49 | 1.50 | 1.10 | • |
Для системы идентификации пластин см. страницу 714. (Трубная резьба - сухая герметизация) ANSI/ASME B1.20.1-1976 полный профиль.
Для державок см. страницы: NQCH-SER/L-JHP (800) • SER/L (798)
IR/L-NPTF
Пластины для обработки внутренней резьбы NPTF (сухая герметичная трубная резьба по национальному стандарту) полного профиля для паро-, газо- и водопроводных труб
Стандарт NPTF: ANSI/ASME B1.20.3
Показано: Левостороннее нарезание
| Обозначение | IC | Витки на дюйм (VPD) | INSL | RE | PDX | PDY | IC228 | IC250 | IC908 |
|---|---|---|---|---|---|---|---|---|---|
| 06IR 27 NPTF IC228 | 4.00 | 27.0 | 6.88 | 0.04 | 0.60 | 0.70 | • | ||
| 08IR 27 NPTF IC228 | 5.00 | 27.0 | 8.24 | 0.04 | 0.60 | 0.60 | • | ||
| 08IL 18 NPTF IC228 | 5.00 | 18.0 | 8.24 | 0.04 | 0.80 | 0.58 | • | ||
| 08IR 18 NPTF IC228 | 5.00 | 18.0 | 8.24 | 0.04 | 0.80 | 0.60 | • | ||
| 11IR 18 NPTF IC908 | 6.35 | 18.0 | 11.00 | 0.04 | 1.00 | 0.80 | • | ||
| 11IRB 18 NPTF IC908 | 6.35 | 18.0 | 11.00 | 0.04 | 1.00 | 0.80 | • | ||
| 11IR 14 NPTF IC908 | 6.35 | 14.0 | 16.49 | 0.04 | 1.10 | 0.80 | • | ||
| 16IR 18 NPTF IC908 | 9.52 | 18.0 | 16.49 | 0.06 | 1.00 | 0.80 | • | ||
| 16IL 14 NPTF IC908 | 9.52 | 14.0 | 16.49 | 0.07 | 1.20 | 0.90 | • | ||
| 16IR 14 NPTF IC250 | 9.52 | 14.0 | 16.49 | 0.07 | 1.20 | 0.90 | • | ||
| 16IR 14 NPTF IC908 | 9.52 | 14.0 | 16.49 | 0.04 | 1.20 | 0.90 | • | ||
| 16IR 11.5 NPTF IC250 | 9.52 | 11.5 | 16.49 | 0.06 | 1.45 | 1.00 | • | ||
| 16IR 11.5 NPTF IC908 | 9.52 | 11.5 | 16.49 | 0.05 | 1.45 | 1.00 | • |
Для системы идентификации пластин см. страницу 714. (Трубная резьба - сухая герметизация) ANSI/ASME B1.20.1-1976.
Для державок см. страницы: AVC-D-SIR/L (805) • C#-SIR/L (803) • MGSIR/L (156) • PICIN-A-SIR/L (466) • PICIN-MGSIR/L (466) • SIR/L (801)
