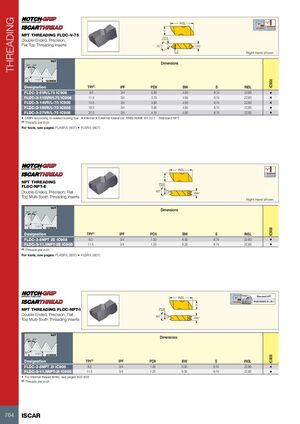

НАРЕЗАНИЕ РЕЗЬБ
NPT THREADING FLDC-V-75
Двусторонние шлифованные резьбовые пластины с плоской вершиной
Показано: Правое направление нарезания
| Обозначение | Витки на дюйм (VPD) | IPF | PDX | BW | S | INSL | IC908 |
|---|---|---|---|---|---|---|---|
| FLDC-3-8VR/L75 IC908 | 8.0 | 3/4 | 2.50 | 4.95 | 8.74 | 22.60 | • |
| FLDC-3-115VR/L75 IC908 | 11.5 | 3/4 | 3.70 | 4.95 | 8.74 | 22.60 | • |
| FLDC-3-14VR/L-75 IC908 | 14.0 | 3/4 | 3.80 | 4.95 | 8.74 | 22.60 | • |
| FLDC-3-18VR/L-75 IC908 | 18.0 | 3/4 | 3.90 | 4.95 | 8.74 | 22.60 | • |
| FLDC-3-27VR/L-75 IC908 | 27.0 | 3/4 | 4.10 | 4.95 | 8.74 | 22.60 | • |
DMIN согласно соответствующей державке. Допуски внутренней и наружной резьбы: ANSI/ASME B1.20.1 - Стандарт NPT.
NPT THREADING FLDC-NPT-E
Двусторонние шлифованные многозубые резьбовые пластины с плоской вершиной
Показано: Правое направление нарезания
| Обозначение | Витки на дюйм (VPD) | IPF | PDX | BW | S | INSL | IC908 |
|---|---|---|---|---|---|---|---|
| FLDC-3-8NPT 2E IC908 | 8.0 | 3/4 | 1.50 | 6.35 | 8.74 | 22.60 | • |
| FLDC-3-11.5NPT-2E IC908 | 11.5 | 3/4 | 1.20 | 6.35 | 8.74 | 22.60 | • |
NPT THREADING FLDC-NPT-I
Двусторонние шлифованные многозубые резьбовые пластины с плоской вершиной
Стандарт NPT: ANSI/ASME B1.20.1
| Обозначение | Витки на дюйм (VPD) | IPF | PDX | BW | S | INSL | IC908 |
|---|---|---|---|---|---|---|---|
| FLDC-3-8NPT 2I IC908 | 8.0 | 3/4 | 1.50 | 6.35 | 8.74 | 22.60 | • |
| FLDC-3-11.5NPT-2I IC908 | 11.5 | 3/4 | 1.20 | 6.35 | 8.74 | 22.60 | • |
Для предельных размеров внутренней резьбы см. страницы 822-823.
