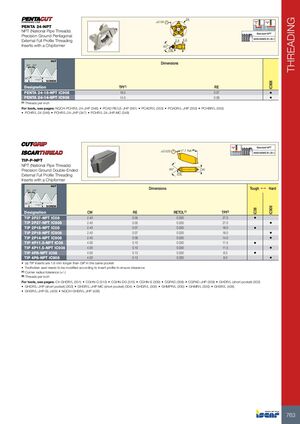

НАРЕЗАНИЕ РЕЗЬБ

PENTA 24-NPT

Шлифованные пятиугольные пластины для обработки наружной резьбы NPT (трубная резьба по национальному стандарту) полного профиля со стружколомом

Стандарт NPT: ANSI/ASME B1.20.1

Обозначение Витки на дюйм (VPD) RE IC908
PENTA 24-18-NPT IC908 18.0 0.07 •
PENTA 24-14-NPT IC908 14.0 0.09 •

Для державок см. страницы: NQCH-PCHR/L-24-JHP (348) • PCAD RE/LE-JHP (561) • PCADR/L (353) • PCADR/L-JHP (353) • PCHBR/L (355) • PCHR/L-24 (346) • PCHR/L-24-JHP (347) • PCHR/L-24-JHP-MC (348)

TIP-P-NPT

Шлифованные двусторонние пластины для обработки наружной резьбы NPT (трубная резьба по национальному стандарту) полного профиля со стружколомом

Стандарт NPT: ANSI/ASME B1.20.1

Обозначение CW RE Допуск на радиус при вершине (+/-) Витки на дюйм (VPD) IC08 IC908
TIP 2P27-NPT IC08 2.40 0.05 0.030 27.0 •
TIP 2P27-NPT IC908 2.40 0.05 0.030 27.0 •
TIP 2P18-NPT IC08 2.40 0.07 0.030 18.0 •
TIP 2P18-NPT IC908 2.40 0.07 0.030 18.0 •
TIP 2P14-NPT IC908 2.40 0.09 0.030 14.0 •
TIP 4P11.5-NPT IC08 4.00 0.10 0.030 11.5 •
TIP 4P11.5-NPT IC908 4.00 0.10 0.030 11.5 •
TIP 4P8-NPT IC08 4.00 0.13 0.030 8.0 •
TIP 4P8-NPT IC908 4.00 0.13 0.030 8.0 •

Пластины TIP на 1.6 мм длиннее, чем GIP в том же гнезде. Посадочное место державки должно быть обработано в соответствии с профилем пластины для обеспечения зазора.

Для державок см. страницы: C#-GHDR/L (301) • CGHN-D (310) • CGHN-DG (310) • CGHN-S (309) • CGPAD (308) • CGPAD-JHP (309) • GHDR/L (короткое гнездо) (302) • GHDR/L-JHP (короткое гнездо) (303) • GHDR/L-JHP-MC (короткое гнездо) (304) • GHGR/L (305) • GHMPR/L (300) • GHMR/L (300) • GHSR/L (428) • GHSR/L-JHP-SL (429) • NQCH-GHSR/L-JHP (428)
