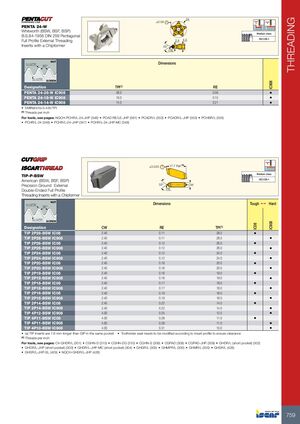

НАРЕЗАНИЕ РЕЗЬБ
PENTA 24-W
Пластины для обработки наружной резьбы полного профиля со стружколомом (BSW, BSF, BSP)
Класс точности: средний
Стандарт: B.S.84-1956 DIN 259 ISO 228-1
| Обозначение | Витки на дюйм (VPD) | RE |
|---|---|---|
| PENTA 24-28-W IC908 | 28.0 | 0.09 |
| PENTA 24-19-W IC908 | 19.0 | 0.15 |
| PENTA 24-14-W IC908 | 14.0 | 0.21 |
DMIN (дюйм) = 5.435/VPD
Для державок см. страницы: NQCH-PCHR/L-24-JHP (348) • PCAD RE/LE-JHP (561) • PCADR/L (353) • PCADR/L-JHP (353) • PCHBR/L (355) • PCHR/L-24 (346) • PCHR/L-24-JHP (347) • PCHR/L-24-JHP-MC (348)
TIP-P-BSW
Шлифованные двусторонние пластины для обработки наружной резьбы полного профиля со стружколомом (BSW, BSF, BSP)
Класс точности: средний
Стандарт: ISO 228-1
| Обозначение | CW | RE | Витки на дюйм (VPD) | Tough 1 | Hard |
|---|---|---|---|---|---|
| TIP 2P28-BSW IC08 | 2.40 | 0.11 | 28.0 | • | |
| TIP 2P28-BSW IC908 | 2.40 | 0.11 | 28.0 | • | |
| TIP 2P26-BSW IC08 | 2.40 | 0.12 | 26.0 | • | |
| TIP 2P26-BSW IC908 | 2.40 | 0.12 | 26.0 | • | |
| TIP 2P24-BSW IC08 | 2.40 | 0.12 | 24.0 | • | |
| TIP 2P24-BSW IC908 | 2.40 | 0.12 | 24.0 | • | |
| TIP 2P20-BSW IC08 | 2.40 | 0.16 | 20.0 | • | |
| TIP 2P20-BSW IC908 | 2.40 | 0.16 | 20.0 | • | |
| TIP 2P19-BSW IC08 | 2.40 | 0.16 | 19.0 | • | |
| TIP 2P19-BSW IC908 | 2.40 | 0.16 | 19.0 | • | |
| TIP 2P18-BSW IC08 | 2.40 | 0.17 | 18.0 | • | |
| TIP 2P18-BSW IC908 | 2.40 | 0.17 | 18.0 | • | |
| TIP 2P16-BSW IC08 | 2.40 | 0.19 | 16.0 | • | |
| TIP 2P16-BSW IC908 | 2.40 | 0.19 | 16.0 | • | |
| TIP 2P14-BSW IC08 | 2.40 | 0.22 | 14.0 | • | |
| TIP 2P14-BSW IC908 | 2.40 | 0.22 | 14.0 | • | |
| TIP 4P12-BSW IC908 | 4.00 | 0.25 | 12.0 | • | |
| TIP 4P11-BSW IC08 | 4.00 | 0.28 | 11.0 | • | |
| TIP 4P11-BSW IC908 | 4.00 | 0.28 | 11.0 | • | |
| TIP 4P10-BSW IC908 | 4.00 | 0.31 | 10.0 | • |
Пластины TIP на 1.6 мм длиннее, чем GIP в том же гнезде. Посадочное место державки должно быть обработано в соответствии с профилем пластины для обеспечения зазора.
Для державок см. страницы: C#-GHDR/L (301) • CGHN-D (310) • CGHN-DG (310) • CGHN-S (309) • CGPAD (308) • CGPAD-JHP (309) • GHDR/L (короткое гнездо) (302) • GHDR/L-JHP (короткое гнездо) (303) • GHDR/L-JHP-MC (короткое гнездо) (304) • GHGR/L (305) • GHMPR/L (300) • GHMR/L (300) • GHSR/L (428) • GHSR/L-JHP-SL (429) • NQCH-GHSR/L-JHP (428)
