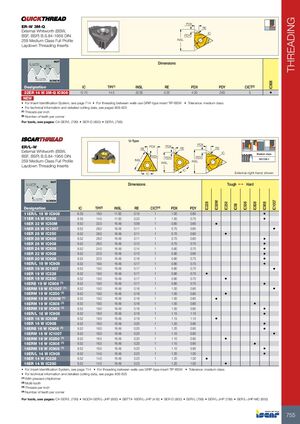

РЕЗЬБОНАРЕЗАНИЕ
ER-W 3M-Q
Резьбовые пластины Уитворт наружные (BSW, BSF, BSP) B.S.84-1956 DIN 259, средний класс точности, полный профиль, укладываемые
| Обозначение | IC | TPI(1) | INSL | RE | PDX | PDY | CICT(2) | |
|---|---|---|---|---|---|---|---|---|
| 22ER 14 W 3M-Q IC908 | 12.70 | 14.0 | 22.00 | 0.23 | 4.30 | 2.60 | 3 | • |
NEW
• Для системы идентификации пластин см. страницу 714 • Для резьбонарезания между стенками используйте резьбовую пластину типа GRIP TIP-BSW • Допуск: средний класс
• Для технической информации и детальных данных резания см. страницы 809-825
(1) витков на дюйм
(2) Количество режущих кромок на углу
Для инструментов см. страницы: C#-SER/L (799) • SER-D (800) • SER/L (798)
ER/L-W
Резьбовые пластины Уитворт наружные (BSW, BSF, BSP) B.S.84-1956 DIN 259, средний класс точности, полный профиль, укладываемые
| Обозначение | IC | TPI(3) | INSL | RE | CICT(4) | PDX | PDY | IC1007 | IC50M | IC228 | IC250 | IC508 | IC808 | IC908 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 11ER/L 19 W IC908 | 6.35 | 19.0 | 11.00 | 0.15 | 1 | 1.00 | 0.80 | • | ||||||
| 11ER 14 W IC908 | 6.35 | 14.0 | 11.00 | 0.23 | 1 | 1.00 | 0.70 | • | ||||||
| 16ER 32 W IC50M | 9.52 | 32.0 | 16.49 | 0.09 | 1 | 0.60 | 0.60 | • | ||||||
| 16ER 28 W IC1007 | 9.52 | 28.0 | 16.49 | 0.11 | 1 | 0.70 | 0.60 | • | ||||||
| 16ER 28 W IC250 | 9.52 | 28.0 | 16.49 | 0.11 | 1 | 0.70 | 0.60 | • | ||||||
| 16ER 28 W IC908 | 9.52 | 28.0 | 16.49 | 0.11 | 1 | 0.70 | 0.60 | • | ||||||
| 16ER 26 W IC908 | 9.52 | 26.0 | 16.49 | 0.12 | 1 | 0.70 | 0.70 | • | ||||||
| 16ER 24 W IC908 | 9.52 | 24.0 | 16.49 | 0.14 | 1 | 0.80 | 0.70 | • | ||||||
| 16ER 22 W IC908 | 9.52 | 22.0 | 16.49 | 0.13 | 1 | 0.90 | 0.80 | • | ||||||
| 16ER 20 W IC908 | 9.52 | 20.0 | 16.49 | 0.16 | 1 | 0.80 | 0.70 | • | ||||||
| 16ER/L 19 W IC908 | 9.52 | 19.0 | 16.49 | 0.17 | 1 | 0.80 | 0.70 | • | ||||||
| 16ER 19 W IC1007 | 9.52 | 19.0 | 16.49 | 0.17 | 1 | 0.80 | 0.70 | • | ||||||
| 16ER 19 W IC228 | 9.52 | 19.0 | 16.49 | 0.17 | 1 | 0.80 | 0.70 | • | ||||||
| 16ER 19 W IC250 | 9.52 | 19.0 | 16.49 | 0.17 | 1 | 0.80 | 0.70 | • | ||||||
| 16ERB 19 W IC908 (1) | 9.52 | 19.0 | 16.49 | 0.17 | 1 | 0.80 | 0.70 | • | ||||||
| 16ERM 19 W IC1007 (1) | 9.52 | 19.0 | 16.49 | 0.16 | 1 | 1.00 | 0.80 | • | ||||||
| 16ERM 19 W IC250 (1) | 9.52 | 19.0 | 16.49 | 0.16 | 1 | 1.00 | 0.80 | • | ||||||
| 16ERM 19 W IC50M (1) | 9.52 | 19.0 | 16.49 | 0.16 | 1 | 1.00 | 0.80 | • | ||||||
| 16ERM 19 W IC808 (1) | 9.52 | 19.0 | 16.49 | 0.16 | 1 | 1.00 | 0.80 | • | ||||||
| 16ERM 19 W IC908 (1) | 9.52 | 19.0 | 16.49 | 0.16 | 1 | 1.00 | 0.80 | • | ||||||
| 16ER/L 18 W IC908 | 9.52 | 18.0 | 16.49 | 0.19 | 1 | 1.15 | 1.10 | • | ||||||
| 16ER 18 W IC50M | 9.52 | 18.0 | 16.49 | 0.19 | 1 | 1.15 | 1.10 | • | ||||||
| 16ER 16 W IC908 | 9.52 | 16.0 | 16.49 | 0.20 | 1 | 1.20 | 0.90 | • | ||||||
| 16ERB 16 W IC908 (1) | 9.52 | 16.0 | 16.49 | 0.20 | 1 | 1.20 | 0.90 | • | ||||||
| 16ERM 16 W IC1007 | 9.52 | 16.0 | 16.49 | 0.20 | 1 | 1.10 | 0.90 | • | ||||||
| 16ERM 16 W IC250 (1) | 9.52 | 16.0 | 16.49 | 0.20 | 1 | 1.10 | 0.90 | • | ||||||
| 16ERM 16 W IC808 (1) | 9.52 | 16.0 | 16.49 | 0.20 | 1 | 1.10 | 0.90 | • | ||||||
| 16ERM 16 W IC908 (1) | 9.52 | 16.0 | 16.49 | 0.20 | 1 | 1.10 | 0.90 | • | ||||||
| 16ER/L 14 W IC908 | 9.52 | 14.0 | 16.49 | 0.23 | 1 | 1.20 | 1.00 | • | ||||||
| 16ER 14 W IC228 | 9.52 | 14.0 | 16.49 | 0.23 | 1 | 1.20 | 1.00 | • | ||||||
| 16ER 14 W IC250 | 9.52 | 14.0 | 16.49 | 0.23 | 1 | 1.20 | 1.00 | • |
• Для системы идентификации пластин см. страницу 714 • Для резьбонарезания между стенками используйте резьбовую пластину типа GRIP TIP-BSW • Допуск: средний класс
• Для технической информации и детальных данных резания см. страницы 809-825
(1) С прессованным отводчиком стружки
(2) Многозубчатая
(3) витков на дюйм
(4) Количество режущих кромок на углу
Для инструментов см. страницы: C#-SER/L (799) • NQCH-SER/L-JHP (800) • SBTT#-16ER/L-JHP (418) • SER-D (800) • SER/L (798) • SER/L-JHP (799) • SER/L-JHP-MC (800)
