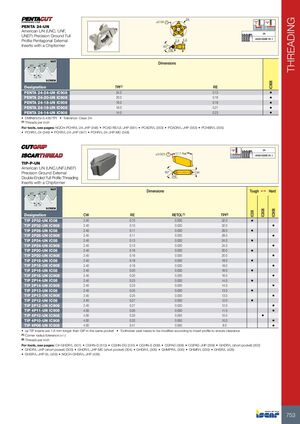

THREADING
PENTA 24-UN
Американская резьба UN (UNC, UNF, UNEF), прецизионно шлифованные пентагональные пластины внешнего профиля с чипформером
Размеры
Класс 2A, ANSI/ASME B1.1
| Обозначение | TPI(1) | RE |
|---|---|---|
| PENTA 24-24-UN IC908 | 24.0 | 0.13 |
| PENTA 24-20-UN IC908 | 20.0 | 0.16 |
| PENTA 24-18-UN IC908 | 18.0 | 0.18 |
| PENTA 24-16-UN IC908 | 16.0 | 0.21 |
| PENTA 24-14-UN IC908 | 14.0 | 0.23 |
- DMIN (дюйм) = 5.435/TPI
- Допуск: класс 2A
(1) Резьбы на дюйм
Для инструментов см. страницы: NQCH-PCHR/L-24-JHP (348) • PCAD RE/LE-JHP (561) • PCADR/L (353) • PCADR/L-JHP (353) • PCHBR/L (355) • PCHR/L-24 (346) • PCHR/L-24-JHP (347) • PCHR/L-24-JHP-MC (348)
TIP-P-UN
Американская резьба UN (UNC, UNF, UNEF), прецизионно шлифованные двусторонние резьбовые пластины полного профиля с чипформером
Размеры
Класс 2A, ANSI/ASME B1.1
| Обозначение | CW | RE | RETOL(1) | TPI(2) |
|---|---|---|---|---|
| TIP 2P32-UN IC08 | 2.40 | 0.10 | 0.030 | 32.0 |
| TIP 2P32-UN IC908 | 2.40 | 0.10 | 0.030 | 32.0 |
| TIP 2P28-UN IC08 | 2.40 | 0.11 | 0.030 | 28.0 |
| TIP 2P28-UN IC908 | 2.40 | 0.11 | 0.030 | 28.0 |
| TIP 2P24-UN IC08 | 2.40 | 0.13 | 0.030 | 24.0 |
| TIP 2P24-UN IC908 | 2.40 | 0.13 | 0.030 | 24.0 |
| TIP 2P20-UN IC08 | 2.40 | 0.16 | 0.030 | 20.0 |
| TIP 2P20-UN IC908 | 2.40 | 0.16 | 0.030 | 20.0 |
| TIP 2P18-UN IC08 | 2.40 | 0.18 | 0.030 | 18.0 |
| TIP 2P18-UN IC908 | 2.40 | 0.18 | 0.030 | 18.0 |
| TIP 2P16-UN IC08 | 2.40 | 0.20 | 0.030 | 16.0 |
| TIP 2P16-UN IC908 | 2.40 | 0.20 | 0.030 | 16.0 |
| TIP 2P14-UN IC08 | 2.40 | 0.23 | 0.030 | 14.0 |
| TIP 2P14-UN IC908 | 2.40 | 0.23 | 0.030 | 14.0 |
| TIP 2P13-UN IC08 | 2.40 | 0.25 | 0.030 | 13.0 |
| TIP 2P13-UN IC908 | 2.40 | 0.25 | 0.030 | 13.0 |
| TIP 2P12-UN IC08 | 2.40 | 0.27 | 0.030 | 12.0 |
| TIP 2P12-UN IC908 | 2.40 | 0.27 | 0.030 | 12.0 |
| TIP 4P11-UN IC908 | 4.00 | 0.30 | 0.030 | 11.0 |
| TIP 4P10-UN IC808 | 4.00 | 0.33 | 0.050 | 10.0 |
| TIP 4P10-UN IC908 | 4.00 | 0.33 | 0.050 | 10.0 |
| TIP 4P08-UN IC908 | 4.00 | 0.41 | 0.050 | 8.0 |
- (a) Пластины TIP на 1,6 мм длиннее, чем GIP в одном карманане
- Посадочное место инструмента необходимо модифицировать в соответствии с профилем пластины для обеспечения зазора
(1) Допуск радиуса при вершине (+/-)
(2) Резьбы на дюйм
Для инструментов см. страницы: C#-GHDR/L (301) • CGHN-D (310) • CGHN-DG (310) • CGHN-S (309) • CGPAD (308) • CGPAD-JHP (309) • GHDR/L (короткий карман) (302) • GHDR/L-JHP (короткий карман) (303) • GHDR/L-JHP-MC (короткий карман) (304) • GHGR/L (305) • GHMPR/L (300) • GHMR/L (300) • GHSR/L (428) • GHSR/L-JHP-SL (429) • NQCH-GHSR/L-JHP (428)
