НАРЕЗАНИЕ РЕЗЬБЫ

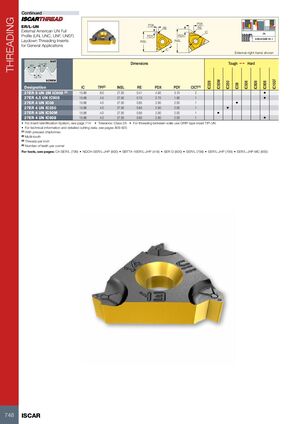

ER/L-UN (продолжение)
Внешние американские резьбы UN полного профиля (UN, UNC, UNF, UNEF). Пластины для нарезания резьбы методом отвода для универсального применения
Размеры
| Обозначение | IC | Витков на дюйм3 | INSL | RE | PDX | PDY | CICT4 |
|---|---|---|---|---|---|---|---|
| 27ER 8 UN 2M IC9082 | 15.88 | 8.0 | 27.50 | 0.41 | 4.90 | 3.10 | 2 |
| 27ER 4.5 UN IC908 | 15.88 | 4.5 | 27.50 | 0.75 | 2.70 | 1.90 | 1 |
| 27ER 4 UN IC08 | 15.88 | 4.0 | 27.50 | 0.85 | 2.90 | 2.00 | 1 |
| 27ER 4 UN IC250 | 15.88 | 4.0 | 27.50 | 0.85 | 2.90 | 2.00 | 1 |
| 27ER 4 UN IC50M | 15.88 | 4.0 | 27.50 | 0.85 | 2.90 | 2.00 | 1 |
| 27ER 4 UN IC908 | 15.88 | 4.0 | 27.50 | 0.85 | 2.90 | 2.00 | 1 |
• Система идентификации пластин см. на странице 714 • Допуск: класс 2A • Для нарезания резьбы в ограниченном пространстве используйте пластины типа GRIP TIP-UN
• Техническую информацию и данные резания см. на страницах 809-825
(1) С прессованным формообразователем стружки
(2) Многозубая
(3) Витков на дюйм
(4) Количество зубьев на одном режущем углу
О инструментах см. страницы: C#-SER/L (799) • NQCH-SER/L-JHP (800) • SBTT#-16ER/L-JHP (418) • SER-D (800) • SER/L (798) • SER/L-JHP (799) • SER/L-JHP-MC (800)
