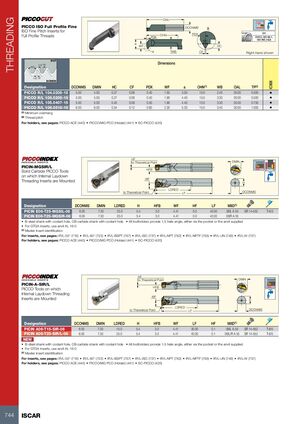

НАРЕЗАНИЕ РЕЗЬБЫ
PICCO ISO полного профиля, мелкий шаг
Пластины для резьбы ISO мелкого шага полного профиля
Размеры
| Обозначение | DCONMS | DMIN | HC | CF | PDX | WF | a | OHN1 | WB | OAL | TP2 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| PICCO R/L 104.0205-15 | 5.00 | 4.00 | 0.27 | 0.06 | 0.40 | 1.50 | 3.50 | 15.0 | 2.40 | 30.00 | 0.500 |
| PICCO R/L 105.0205-15 | 5.00 | 5.00 | 0.27 | 0.06 | 0.40 | 1.90 | 4.40 | 15.0 | 3.30 | 30.00 | 0.500 |
| PICCO R/L 105.0407-15 | 5.00 | 5.00 | 0.40 | 0.09 | 0.50 | 1.90 | 4.40 | 15.0 | 3.30 | 30.00 | 0.750 |
| PICCO R/L 106.0510-15 | 6.00 | 6.00 | 0.54 | 0.12 | 0.60 | 2.30 | 5.30 | 15.0 | 3.40 | 30.00 | 1.000 |
(1) Минимальный вылет
(2) Шаг резьбы
О державках см. страницы: PICCO ACE (440) • PICCO/MG PCO (Holder) (441) • SC-PICCO (420)
PICIN-MGSIR/L
Твердосплавные инструменты PICCO с установленными пластинами для внутреннего нарезания резьбы методом отвода
Размеры
| Обозначение | DCONMS | DMIN | LDRED | H | HFB | WF | HF | LF | MIID1 |
|---|---|---|---|---|---|---|---|---|---|
| PICIN E06-T25-MGSIL-06 | 6.00 | 7.30 | 25.0 | 5.4 | 3.0 | 4.41 | 0.0 | 40.00 | 06IL A 55 SR 14-552 T-6/5 |
| PICIN E06-T25-MGSIR-06 | 6.00 | 7.30 | 25.0 | 5.4 | 3.0 | 4.41 | 0.0 | 40.00 | 06IR A 55 |
• Державка из стали со сквозным охлаждением, твердосплавная державка со сквозным охлаждением • Все державки обеспечивают угол спирали 1,5°, который задается либо карманом, либо установленной наковальней
• Для пластин GTGA используйте наковальню AL 16-0
(1) Идентификация мастер-пластины
О пластинах см. страницы: IR/L-55° (716) • IR/L-60° (723) • IR/L-BSPT (767) • IR/L-ISO (737) • IR/L-NPT (762) • IR/L-NPTF (765) • IR/L-UN (749) • IR/L-W (757)
О державках см. страницы: PICCO ACE (440) • PICCO/MG PCO (Holder) (441) • SC-PICCO (420)
PICIN-A-SIR/L
Инструменты PICCO с установленными пластинами для внутреннего нарезания резьбы методом отвода
Размеры
| Обозначение | DCONMS | DMIN | LDRED | H | HFB | WF | LF | HF | MIID1 |
|---|---|---|---|---|---|---|---|---|---|
| PICIN A06-T15-SIR-06 | 6.00 | 7.30 | 15.0 | 5.4 | 3.0 | 4.41 | 30.00 | 0.1 | 06IL A 55 SR 14-552 T-6/5 |
| PICIN A06-T25-SIR/L-06 | 6.00 | 7.30 | 25.0 | 5.4 | 3.0 | 4.41 | 40.00 | 0.1 | 06IL/R A 55 SR 14-552 T-6/5 |
НОВОЕ
• Державка из стали со сквозным охлаждением, твердосплавная державка со сквозным охлаждением • Все державки обеспечивают угол спирали 1,5°, который задается либо карманом, либо установленной наковальней
• Для пластин GTGA используйте наковальню AL 16-0
(1) Идентификация мастер-пластины
О пластинах см. страницы: IR/L-55° (716) • IR/L-60° (723) • IR/L-BSPT (767) • IR/L-ISO (737) • IR/L-NPT (762) • IR/L-NPTF (765) • IR/L-UN (749) • IR/L-W (757)
О державках см. страницы: PICCO ACE (440) • PICCO/MG PCO (Holder) (441) • SC-PICCO (420)
