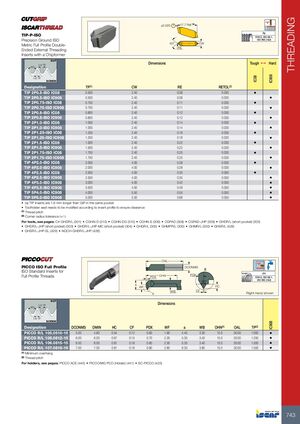

РЕЗЬБА

TIP-P-ISO

Прецизионно шлифованные резьбовые пластины двусторонние для нарезания метрической резьбы ISO полного профиля с отводчиком стружки

Стандарты: DIN13, ISO 68-1, ISO 965 (1&2), класс 6g

Обозначение Шаг резьбы(1) CW RE Допуск RE(2)
TIP 2P0.5-ISO IC08 0.500 2.40 0.08 0.030
TIP 2P0.5-ISO IC908 0.500 2.40 0.08 0.030
TIP 2P0.75-ISO IC08 0.750 2.40 0.11 0.030
TIP 2P0.75-ISO IC908 0.750 2.40 0.11 0.030
TIP 2P0.8-ISO IC08 0.800 2.40 0.12 0.030
TIP 2P0.8-ISO IC908 0.800 2.40 0.12 0.030
TIP 2P1.0-ISO IC08 1.000 2.40 0.14 0.030
TIP 2P1.0-ISO IC908 1.000 2.40 0.14 0.030
TIP 2P1.25-ISO IC08 1.250 2.40 0.18 0.030
TIP 2P1.25-ISO IC908 1.250 2.40 0.18 0.030
TIP 2P1.5-ISO IC08 1.500 2.40 0.22 0.030
TIP 2P1.5-ISO IC908 1.500 2.40 0.22 0.030
TIP 2P1.75-ISO IC08 1.750 2.40 0.25 0.030
TIP 2P1.75-ISO IC908 1.750 2.40 0.25 0.030
TIP 4P2.0-ISO IC08 2.000 4.00 0.28 0.030
TIP 4P2.0-ISO IC908 2.000 4.00 0.28 0.030
TIP 4P2.5-ISO IC08 2.500 4.00 0.35 0.050
TIP 4P2.5-ISO IC908 2.500 4.00 0.35 0.050
TIP 4P3.0-ISO IC908 3.000 4.00 0.42 0.050
TIP 4P3.5-ISO IC908 3.500 4.00 0.48 0.050
TIP 5P4.0-ISO IC908 4.000 5.50 0.55 0.050
TIP 5P5.0-ISO IC908 5.000 5.50 0.68 0.050

Примечания:

  • (a) Пластины TIP на 1,6 мм длиннее, чем GIP в одном отверстии
  • Место крепления державки необходимо доработать согласно профилю пластины для обеспечения зазора
  • (1) Шаг резьбы
  • (2) Допуск на радиус кромки (+/-)

Державки см. на стр.: C#-GHDR/L (301) • CGHN-D (310) • CGHN-DG (310) • CGHN-S (309) • CGPAD (308) • CGPAD-JHP (309) • GHDR/L (короткое отверстие) (302) • GHDR/L-JHP (короткое отверстие) (303) • GHDR/L-JHP-MC (короткое отверстие) (304) • GHGR/L (305) • GHMPR/L (300) • GHMR/L (300) • GHSR/L (428) • GHSR/L-JHP-SL (429) • NQCH-GHSR/L-JHP (428)

PICCO ISO

Резьбовые пластины ISO стандартные для нарезания резьбы полного профиля

Стандарты: DIN13, ISO 68-1, ISO 965 (1&2), класс 6H

Обозначение DCONMS DMIN HC CF PDX WF a WB OHN(1) OAL Шаг резьбы(2)
PICCO R/L 105.0510-15 5.00 4.80 0.54 0.12 0.60 1.90 4.40 3.30 15.0 30.00 1.000
PICCO R/L 106.0612-15 6.00 6.00 0.67 0.15 0.70 2.30 5.30 3.40 15.0 30.00 1.250
PICCO R/L 106.0815-15 6.00 6.00 0.81 0.18 0.80 2.30 5.30 3.40 15.0 30.00 1.500
PICCO R/L 107.0815-15 7.00 7.00 0.81 0.18 0.80 2.80 6.30 3.80 15.0 30.00 1.500

Примечания:

  • (1) Минимальный вылет
  • (2) Шаг резьбы

Державки см. на стр.: PICCO ACE (440) • PICCO/MG PCO (Державка) (441) • SC-PICCO (420)
