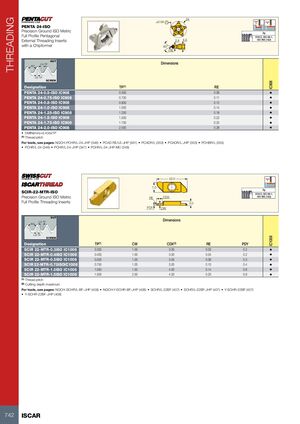

РЕЗЬБА

PENTA 24-ISO

Прецизионно шлифованные резьбовые пластины метрической резьбы ISO полного профиля пятиугольной формы с отводчиком стружки

Стандарты: DIN13, ISO 68-1, ISO 965 (1&2), класс 6g

Обозначение Шаг резьбы(1) RE
PENTA 24-0.5-ISO IC908 0.500 0.08
PENTA 24-0.75-ISO IC908 0.750 0.11
PENTA 24-0.8-ISO IC908 0.800 0.12
PENTA 24-1.0-ISO IC908 1.000 0.14
PENTA 24-1.25-ISO IC908 1.250 0.18
PENTA 24-1.5-ISO IC908 1.500 0.22
PENTA 24-1.75-ISO IC908 1.750 0.25
PENTA 24-2.0-ISO IC908 2.000 0.28

Примечание: DMIN(мм)=5.435 × ШР

Примечание: (1) Шаг резьбы

Державки см. на стр.: NQCH-PCHR/L-24-JHP (348) • PCAD RE/LE-JHP (561) • PCADR/L (353) • PCADR/L-JHP (353) • PCHBR/L (355) • PCHR/L-24 (346) • PCHR/L-24-JHP (347) • PCHR/L-24-JHP-MC (348)

SCIR-22-MTR-ISO

Прецизионно шлифованные резьбовые пластины метрической резьбы ISO полного профиля

Стандарты: DIN13, ISO 68-1, ISO 965 (1&2), класс 6g

Обозначение Шаг резьбы(1) CW CDX(2) RE PDY
SCIR 22-MTR-0.3ISO IC1008 0.300 1.00 3.00 0.03 0.2
SCIR 22-MTR-0.4ISO IC1008 0.400 1.00 3.00 0.04 0.2
SCIR 22-MTR-0.5ISO IC1008 0.500 1.00 3.00 0.06 0.3
SCIR 22-MTR-0.75ISOIC1008 0.750 1.00 3.00 0.10 0.4
SCIR 22-MTR-1.0ISO IC1008 1.000 1.50 4.00 0.14 0.6
SCIR 22-MTR-1.5ISO IC1008 1.500 2.00 4.00 0.20 0.8

Примечания:

  • (1) Шаг резьбы
  • (2) Максимальная глубина резания

Державки см. на стр.: NQCH-SCHR/L-BF-JHP (408) • NQCH-Y-SCHR-BF-JHP (408) • SCHR/L-22BF (407) • SCHR/L-22BF-JHP (407) • Y-SCHR-22BF (407) • Y-SCHR-22BF-JHP (408)
