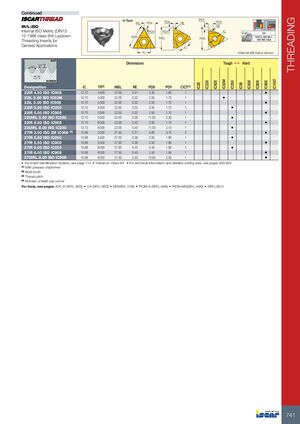

РЕЗЬБА (продолжение)

U-Type IR/L-ISO

Резьбовые пластины внутренней метрической резьбы ISO (DIN13 12-1986 класс 6H) с отводом для общего применения

Обозначение IC Шаг резьбы(3) INSL RE PDX PDY Кромок на углу(4)
22IR 4.50 ISO IC908 12.70 4.500 22.00 0.31 2.30 1.60 1
22IL 5.00 ISO IC50M 12.70 5.000 22.00 0.32 2.50 1.70 1
22IL 5.00 ISO IC908 12.70 5.000 22.00 0.32 2.50 1.70 1
22IR 5.00 ISO IC250 12.70 5.000 22.00 0.32 2.50 1.70 1
22IR 5.00 ISO IC908 12.70 5.000 22.00 0.32 2.50 1.70 1
22UIRL 5.50 ISO IC250 12.70 5.500 22.00 0.36 11.00 2.30 1
22IR 6.00 ISO IC908 12.70 6.000 22.00 0.40 2.50 1.70 1
22UIRL 6.00 ISO IC250 12.70 6.000 22.00 0.40 11.00 2.10 1
27IR 3.00 ISO 2M IC908 (2) 15.88 3.000 27.50 0.21 4.60 3.10 2
27IR 5.50 ISO IC250 15.88 5.500 27.50 0.36 2.50 1.80 1
27IR 5.50 ISO IC908 15.88 5.500 27.50 0.36 2.50 1.80 1
27IR 6.00 ISO IC250 15.88 6.000 27.50 0.45 2.40 1.85 1
27IR 6.00 ISO IC908 15.88 6.000 27.50 0.45 2.40 1.85 1
27UIRL 8.00 ISO IC908 15.88 8.000 27.50 0.50 13.80 2.50 1

Примечания:

  • Для системы идентификации пластин см. стр. 714
  • Допуск: Класс 6H
  • Для технической информации и детальных данных резания см. стр. 809-825
  • (1) С прессованным отводчиком стружки
  • (2) Многозубая
  • (3) Шаг резьбы
  • (4) Количество режущих кромок на углу

Державки см. на стр.: AVC-D-SIR/L (805) • C#-SIR/L (803) • MGSIR/L (156) • PICIN-A-SIR/L (466) • PICIN-MGSIR/L (466) • SIR/L (801)
