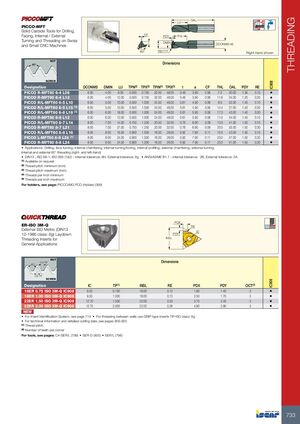

РЕЗЬБОНАРЕЗАНИЕ
PICCO-MFT
Монолитные твердосплавные инструменты для сверления, обработки торца, внутреннего/наружного точения и нарезания резьбы на швейцарских и малогабаритных станках с ЧПУ
Показан правый проход
| Обозначение | DCONMS | DMIN | LU | TPN(2) | TPX(3) | TPIN(4) | TPIX(5) | t | a | CF | THL | OAL | PDY | RE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PICCO R-MFT60 6-4 L08 | 6.00 | 4.00 | 8.00 | 0.500 | 0.750 | 32.00 | 48.00 | 0.46 | 3.90 | 0.06 | 7.3 | 30.00 | 1.30 | 0.10 |
| PICCO R-MFT60 6-4 L12 | 6.00 | 4.00 | 12.00 | 0.500 | 0.750 | 32.00 | 48.00 | 0.46 | 3.90 | 0.06 | 11.6 | 34.00 | 1.20 | 0.20 |
| PICCO R/L-MFT60 6-5 L10 | 6.00 | 5.00 | 10.00 | 0.500 | 1.000 | 24.00 | 48.00 | 0.61 | 4.90 | 0.06 | 9.0 | 32.00 | 1.40 | 0.10 |
| PICCO R/L-MFT60 6-5 L15 (1) | 6.00 | 5.00 | 15.00 | 0.500 | 1.000 | 24.00 | 48.00 | 0.61 | 4.90 | 0.06 | 14.4 | 37.00 | 1.40 | 0.30 |
| PICCO R/L-MFT60 6-6 L18 (1) | 6.00 | 6.00 | 18.00 | 0.500 | 1.000 | 24.00 | 48.00 | 0.61 | 5.90 | 0.06 | 17.3 | 43.00 | 1.40 | 0.30 |
| PICCO R-MFT60 6-6 L12 | 6.00 | 6.00 | 12.00 | 0.500 | 1.000 | 24.00 | 48.00 | 0.61 | 5.90 | 0.06 | 11.0 | 34.00 | 1.40 | 0.10 |
| PICCO R/L-MFT60 8-7 L14 | 8.00 | 7.00 | 14.00 | 0.750 | 1.250 | 20.00 | 32.00 | 0.76 | 6.90 | 0.09 | 13.0 | 41.00 | 1.50 | 0.10 |
| PICCO R-MFT60 8-7 L21 | 8.00 | 7.00 | 21.00 | 0.750 | 1.250 | 20.00 | 32.00 | 0.76 | 6.90 | 0.09 | 20.0 | 55.00 | 1.50 | 0.30 |
| PICCO R/L-MFT60 8-8 L16 | 8.00 | 8.00 | 16.00 | 0.900 | 1.500 | 16.00 | 28.00 | 0.92 | 7.90 | 0.11 | 15.0 | 43.00 | 1.50 | 0.10 |
| PICCO L-MFT60 8-8 L24 (1) | 8.00 | 8.00 | 24.00 | 0.900 | 1.500 | 16.00 | 28.00 | 0.92 | 7.90 | 0.11 | 23.0 | 57.00 | 1.50 | 0.30 |
| PICCO R-MFT60 8-8 L24 | 8.00 | 8.00 | 24.00 | 0.900 | 1.500 | 16.00 | 28.00 | 0.92 | 7.90 | 0.11 | 23.0 | 51.00 | 1.50 | 0.30 |
Применение: Сверление; обработка торца; внутреннее снятие фаски; внутреннее точение/растачивание; внутреннее профилирование; наружное снятие фаски; наружное точение; внутреннее и наружное нарезание резьбы под 60° (правый и левый проход)
DIN13, ISO 68-1, ISO 965 (1&2) — внутренний допуск: 6H, наружный допуск: 6g. ANSI/ASME B1.1 — внутренний допуск: 2B, наружный допуск: 2A
(1) Доступно по запросу
(2) Минимальный шаг резьбы (мм)
(3) Максимальный шаг резьбы (мм)
(4) Витков на дюйм минимум
(5) Витков на дюйм максимум
Держатели см. на странице: PICCO/MG PCO (Держатель) (399)
ER-ISO 3M-Q
Резьбовые пластины для наружной метрической резьбы ISO (DIN13 12-1986 класс: 6g) с укладкой для общего применения
| Обозначение | IC | TP(1) | INSL | RE | PDX | PDY | CICT(2) |
|---|---|---|---|---|---|---|---|
| 16ER 0.75 ISO 3M-Q IC908 | 9.53 | 0.750 | 16.00 | 0.12 | 1.90 | 1.40 | 3 |
| 16ER 1.00 ISO 3M-Q IC908 | 9.53 | 1.000 | 16.00 | 0.13 | 2.50 | 1.70 | 3 |
| 22ER 1.50 ISO 3M-Q IC908 | 12.70 | 1.500 | 22.00 | 0.23 | 3.70 | 2.40 | 3 |
| 22ER 2.00 ISO 3M-Q IC908 | 12.70 | 2.000 | 22.00 | 0.26 | 4.80 | 2.90 | 3 |
Система идентификации пластин см. на странице 714. Для нарезания резьбы в стеснённых условиях используйте пластины типа GRIP. Класс TIP-ISO: 6g
Техническая информация и данные резания см. на страницах 809-825
(1) Шаг резьбы
(2) Количество зубьев в углу
Инструменты см. на страницах: C#-SER/L (799) • SER-D (800) • SER/L (798)
