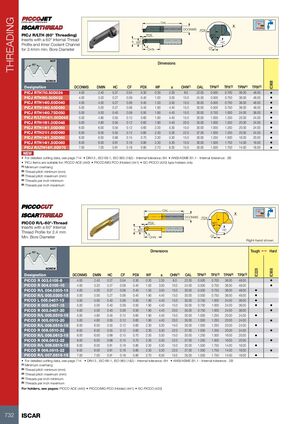

НАРЕЗАНИЕ РЕЗЬБЫ

PICJ R/LTH — Пластины с профилем внутренней резьбы 60° и внутренним каналом охлаждения для минимального диаметра отверстия 2,4 мм

Обозначение DCONMS DMIN HC CF PDX WF a OHN(1) OAL TPN(2) TPX(3) TPIN(4) TPIX(5) Hard
PICJ RTH7I0.50D024 4.00 2.40 0.27 0.04 0.30 0.30 2.30 8.0 22.00 0.500 0.700 36.00 48.00 •
PICJ RTH9I0.50D032 4.00 3.20 0.27 0.09 0.40 1.00 3.00 10.0 24.00 0.500 0.750 36.00 48.00 •
PICJ RTH14I0.50D040 4.00 4.00 0.27 0.06 0.40 1.50 3.50 15.0 30.00 0.500 0.750 36.00 48.00 •
PICJ RTH14I0.50D050 5.00 5.00 0.27 0.06 0.40 1.90 4.40 15.0 30.00 0.500 0.750 36.00 48.00 •
PICJ RTH14I0.75D050 5.00 5.00 0.40 0.09 0.50 1.90 4.40 15.0 30.00 0.750 1.000 24.00 36.00 •
PICJ R/LTH14I1.00D048 5.00 4.80 0.55 0.12 0.60 1.90 4.40 15.0 30.00 1.000 1.250 20.00 24.00 •
PICJ RTH19I1.00D048 5.00 4.80 0.55 0.12 0.60 1.90 4.40 20.0 35.00 1.000 1.250 20.00 24.00 •
PICJ RTH14I1.00D060 6.00 6.00 0.55 0.12 0.60 2.30 5.30 15.0 30.00 1.000 1.250 20.00 24.00 •
PICJ RTH21I1.00D060 6.00 6.00 0.55 0.12 0.60 2.30 5.30 22.0 37.00 1.000 1.250 20.00 24.00 •
PICJ RTH14I1.25D060 6.00 6.00 0.68 0.15 0.70 2.30 5.30 15.0 30.00 1.250 1.500 16.00 20.00 •
PICJ RTH14I1.50D060 6.00 6.00 0.81 0.18 0.80 2.30 5.30 15.0 30.00 1.500 1.750 14.00 16.00 •
PICJ R/LTH14I1.5D070 7.00 7.00 0.81 0.18 0.80 2.70 6.30 15.0 30.00 1.500 1.750 14.00 16.00 •

NEW

  • Подробные данные по режимам резания см. страница 714
  • DIN13, ISO 68-1, ISO 965 (1&2) — Внутренний допуск: 6H
  • ANSI/ASME B1.1 — Внутренний допуск: 2B
  • Пластины PICJ подходят для: PICCO ACE (440) • PICCO/MG PCO (Holder) (441) • SC-PICCO (420) — только для державок этого типа

(1) Минимальный вылет
(2) Минимальный шаг резьбы (мм)
(3) Максимальный шаг резьбы (мм)
(4) Минимальное количество витков на дюйм
(5) Максимальное количество витков на дюйм

PICCO R/L-60° — Пластины с профилем внутренней резьбы 60° для минимального диаметра отверстия 2,4 мм

Показан правый вариант

Обозначение DCONMS DMIN HC CF PDX WF a OHN(1) OAL TPN(2) TPX(3) TPIN(4) TPIX(5) Tough 1 Hard
PICCO R 003.0105-8 4.00 2.40 0.27 0.04 0.30 0.30 2.30 8.0 22.00 0.500 0.700 36.00 48.00 •
PICCO R 004.0105-10 4.00 3.20 0.27 0.09 0.40 1.00 3.00 10.0 24.00 0.500 0.750 36.00 48.00 •
PICCO R/L 004.0205-15 4.00 4.00 0.27 0.06 0.40 1.50 3.50 15.0 30.00 0.500 0.750 36.00 48.00 •
PICCO R/L 005.0205-15 5.00 5.00 0.27 0.06 0.40 1.90 4.40 15.0 30.00 0.500 0.750 36.00 48.00 •
PICCO L 005.0407-15 5.00 5.00 0.40 0.09 0.50 1.90 4.40 15.0 30.00 0.750 1.000 24.00 36.00 •
PICCO R 005.0407-15 5.00 5.00 0.40 0.09 0.50 1.90 4.40 15.0 30.00 0.750 1.000 24.00 36.00 •
PICCO R 005.0407-20 5.00 5.00 0.40 0.09 0.50 1.90 4.40 20.0 35.00 0.750 1.000 24.00 36.00 •
PICCO R/L 005.0510-15 5.00 4.80 0.55 0.12 0.60 1.90 4.40 15.0 30.00 1.000 1.250 20.00 24.00 •
PICCO R 005.0510-20 5.00 4.80 0.55 0.12 0.60 1.90 4.40 20.0 35.00 1.000 1.250 20.00 24.00 •
PICCO R/L 006.0510-15 6.00 6.00 0.55 0.12 0.60 2.30 5.30 15.0 30.00 1.000 1.250 20.00 24.00 •
PICCO R 006.0510-22 6.00 6.00 0.55 0.12 0.60 2.30 5.30 22.0 37.00 1.000 1.250 20.00 24.00 •
PICCO R/L 006.0612-15 6.00 6.00 0.68 0.15 0.70 2.30 5.30 15.0 30.00 1.250 1.500 16.00 20.00 •
PICCO R 006.0612-22 6.00 6.00 0.68 0.15 0.70 2.30 5.30 22.0 37.00 1.250 1.500 16.00 20.00 •
PICCO R/L 006.0815-15 6.00 6.00 0.81 0.18 0.80 2.30 5.30 15.0 30.00 1.500 1.750 14.00 16.00 •
PICCO R 006.0815-22 6.00 6.00 0.81 0.18 0.80 2.30 5.30 22.0 37.00 1.500 1.750 14.00 16.00 •
PICCO R/L 007.0815-15 7.00 7.00 0.81 0.18 0.80 2.70 6.30 15.0 30.00 1.500 1.750 14.00 16.00 •
  • Подробные данные по режимам резания см. страница 714
  • DIN13, ISO 68-1, ISO 965 (1&2) — Внутренний допуск: 6H
  • ANSI/ASME B1.1 — Внутренний допуск: 2B

(1) Минимальный вылет
(2) Минимальный шаг резьбы (мм)
(3) Максимальный шаг резьбы (мм)
(4) Минимальное количество витков на дюйм
(5) Максимальное количество витков на дюйм

Информацию о державках см. на страницах: PICCO ACE (440) • PICCO/MG PCO (Holder) (441) • SC-PICCO (420)
