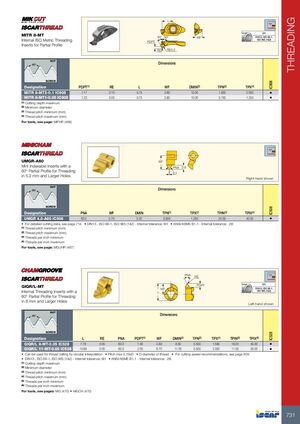

НАРЕЗАНИЕ РЕЗЬБЫ
MITR 8-MT — Пластины для внутреннего нарезания метрической резьбы с профилем
| Обозначение | PDPT(1) | RE | L | WF | DMIN(2) | TPN(3) | TPX(4) | Hard |
|---|---|---|---|---|---|---|---|---|
| MITR 8-MT2-0.1 IC908 | 1.17 | 0.10 | 5.75 | 3.80 | 10.00 | 1.500 | 2.000 | • |
| MITR 8-MT1-0.05 IC908 | 1.23 | 0.05 | 5.75 | 3.80 | 10.00 | 0.750 | 1.250 | • |
- DIN13, ISO 68-1, ISO 965 (1&2)
(1) Максимальная глубина резания
(2) Минимальный диаметр
(3) Минимальный шаг резьбы (мм)
(4) Максимальный шаг резьбы (мм)
Информацию об инструментах см. на странице: MIFHR (468)
UMGR-A60 — Мини-сменные пластины с профилем 60° для нарезания резьбы в отверстиях диаметром 5,2 мм и больше
Показан правый вариант
| Обозначение | PNA | WF | DMIN | TPN(1) | TPX(2) | TPIN(3) | TPIX(4) | Hard |
|---|---|---|---|---|---|---|---|---|
| UMGR 4.0-A60 IC508 | 60.0 | 2.70 | 5.20 | 0.600 | 1.250 | 20.00 | 40.00 | • |
- Подробные данные по режимам резания см. страница 714
- DIN13, ISO 68-1, ISO 965 (1&2) — Внутренний допуск: 6H
- ANSI/ASME B1.1 — Внутренний допуск: 2B
(1) Минимальный шаг резьбы (мм)
(2) Максимальный шаг резьбы (мм)
(3) Минимальное количество витков на дюйм
(4) Максимальное количество витков на дюйм
Информацию об инструментах см. на странице: MGUHR (467)
GIQR/L-MT — Пластины для внутреннего нарезания резьбы с профилем 60° для отверстий диаметром 8 мм и больше
Показан левый вариант
| Обозначение | L | RE | PNA | PDPT(1) | WF | DMIN(2) | TPN(3) | TPX(4) | TPIN(5) | TPIX(6) | Hard |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GIQR/L 8-MT-0.05 IC528 | 7.78 | 0.05 | 60.0 | 1.50 | 4.80 | 8.00 | 0.500 | 1.590 | 16.00 | 50.00 | • |
| GIQR/L 11-MT-0.05 IC528 | 10.68 | 0.05 | 60.0 | 2.00 | 6.70 | 11.00 | 0.500 | 2.300 | 11.00 | 50.00 | • |
- Может быть использована для фрезерования резьбы круговой интерполяцией
- Максимальный шаг 0,19xD
- D — диаметр резьбы
- Рекомендации по скорости резания см. страница 809
- DIN13, ISO 68-1, ISO 965 (1&2) — Внутренний допуск: 6H
- ANSI/ASME B1.1 — Внутренний допуск: 2B
(1) Максимальная глубина резания
(2) Минимальный диаметр
(3) Минимальный шаг резьбы (мм)
(4) Максимальный шаг резьбы (мм)
(5) Минимальное количество витков на дюйм
(6) Максимальное количество витков на дюйм
Информацию об инструментах см. на страницах: MG (470) • MGCH (470)
