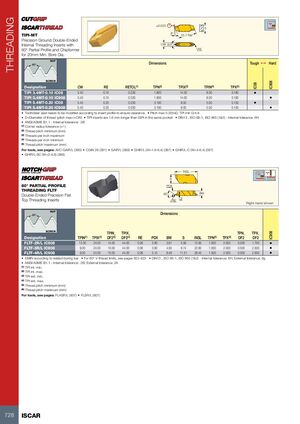

НАРЕЗАНИЕ РЕЗЬБЫ
TIPI-MT — Прецизионно-шлифованные двусторонние пластины для внутреннего нарезания резьбы с профилем 60° и стружколомателем для минимального диаметра отверстия 20 мм
| Обозначение | CW | RE | RETOL(1) | TPN(2) | TPIX(3) | TPIN(4) | TPX(5) | Tough 1 | Hard |
|---|---|---|---|---|---|---|---|---|---|
| TIPI 3.4MT-0.10 IC08 | 3.40 | 0.10 | 0.030 | 1.800 | 14.00 | 8.00 | 3.180 | • | |
| TIPI 3.4MT-0.10 IC908 | 3.40 | 0.10 | 0.030 | 1.800 | 14.00 | 8.00 | 3.180 | • | |
| TIPI 5.4MT-0.20 IC08 | 5.40 | 0.20 | 0.030 | 3.190 | 8.00 | 5.00 | 5.100 | • | |
| TIPI 5.4MT-0.20 IC908 | 5.40 | 0.20 | 0.030 | 3.190 | 8.00 | 5.00 | 5.100 | • |
- Посадочное место державки должно быть модифицировано в соответствии с профилем пластины для обеспечения зазора
- Максимальный шаг 0,205xD, минимум витков на дюйм D/4,8
- D = диаметр резьбы (макс. шаг ≤ CW)
- Пластины TIPI на 1,6 мм длиннее GIPI в том же гнезде
- DIN13, ISO 68-1, ISO 965 (1&2) — Внутренний допуск: 6H
- ANSI/ASME B1.1 — Внутренний допуск: 2B
(1) Допуск на радиус при вершине (+/-)
(2) Минимальный шаг резьбы (мм)
(3) Максимальное количество витков на дюйм
(4) Минимальное количество витков на дюйм
(5) Максимальный шаг резьбы (мм)
Информацию об инструментах см. на страницах: AVC-GAIR/L (390) • CGIN 26 (391) • GAIR/L (389) • GHIR/L (W=1.9-6.4) (387) • GHIR/L-C (W=4-6.4) (387) • GHIR/L-SC (W=2-4.8) (388)
FLTF — Двусторонние прецизионные пластины для нарезания резьбы с плоской верхней поверхностью и профилем 60°
Показан правый вариант
| Обозначение | TPIN(1) | TPIX(2) | DF2(3) | DF2(4) | RE | PDX | BW | S | INSL | TPN(5) | TPX(6) | DF2(3) | DF2(4) | Hard |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FLTF-2R/L IC908 | 12.00 | 24.00 | 14.00 | 44.00 | 0.08 | 2.80 | 3.81 | 5.56 | 12.95 | 1.000 | 2.000 | 0.500 | 1.750 | • |
| FLTF-3R/L IC908 | 9.00 | 24.00 | 10.00 | 44.00 | 0.08 | 3.60 | 4.95 | 8.74 | 22.60 | 1.000 | 2.500 | 0.500 | 2.500 | • |
| FLTF-4R/L IC908 | 9.00 | 24.00 | 10.00 | 44.00 | 0.08 | 5.10 | 6.48 | 11.51 | 28.45 | 1.000 | 2.500 | 0.500 | 2.500 | • |
- DMIN согласно соответствующей расточной оправке
- Предельные размеры для резьбы 60° V см. страницы 822-823
- DIN13, ISO 68-1, ISO 965 (1&2) — Внутренний допуск: 6H, Внешний допуск: 6g
- ANSI/ASME B1.1 — Внутренний допуск: 2B, Внешний допуск: 2A
(1) Витков на дюйм внут. мин.
(2) Витков на дюйм внут. макс.
(3) Витков на дюйм внеш. мин.
(4) Витков на дюйм внеш. макс.
(5) Минимальный шаг резьбы (мм)
(6) Максимальный шаг резьбы (мм)
Информацию об инструментах см. на страницах: FLASR/L (807) • FLSR/L (807)
