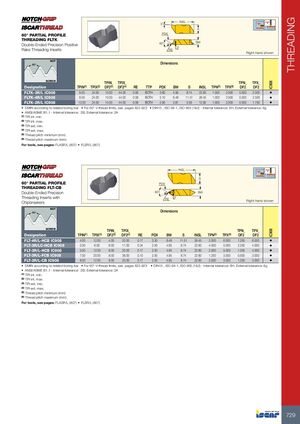

НАРЕЗАНИЕ РЕЗЬБЫ
FLTK — Двусторонние прецизионные пластины для нарезания резьбы с положительным передним углом и профилем 60°
Показан правый вариант
| Обозначение | TPIN(1) | TPIX(2) | DF2(3) | DF2(4) | RE | TTP | PDX | BW | S | INSL | TPN(5) | TPX(6) | DF2(3) | DF2(4) | Hard |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FLTK-3R/L IC908 | 9.00 | 24.00 | 10.00 | 44.00 | 0.08 | BOTH | 3.60 | 4.95 | 8.74 | 22.60 | 1.000 | 2.500 | 0.500 | 2.500 | • |
| FLTK-4R/L IC908 | 9.00 | 24.00 | 10.00 | 44.00 | 0.08 | BOTH | 5.10 | 6.48 | 11.51 | 28.45 | 1.000 | 2.500 | 0.500 | 2.500 | • |
| FLTK-2R/L IC908 | 12.00 | 24.00 | 14.00 | 44.00 | 0.08 | BOTH | 2.80 | 3.81 | 5.56 | 12.95 | 1.000 | 2.000 | 0.500 | 1.750 | • |
- DMIN согласно соответствующей расточной оправке
- Предельные размеры для резьбы 60° V см. страницы 822-823
- DIN13, ISO 68-1, ISO 965 (1&2) — Внутренний допуск: 6H, Внешний допуск: 6g
- ANSI/ASME B1.1 — Внутренний допуск: 2B, Внешний допуск: 2A
(1) Витков на дюйм внут. мин.
(2) Витков на дюйм внут. макс.
(3) Витков на дюйм внеш. мин.
(4) Витков на дюйм внеш. макс.
(5) Минимальный шаг резьбы (мм)
(6) Максимальный шаг резьбы (мм)
Информацию об инструментах см. на страницах: FLASR/L (807) • FLSR/L (807)
FLT-CB — Двусторонние прецизионные пластины для нарезания резьбы со стружколомателями и профилем 60°
Показан правый вариант
| Обозначение | TPIN(1) | TPIX(2) | DF2(3) | DF2(4) | RE | PDX | BW | S | INSL | TPN(5) | TPX(6) | DF2(3) | DF2(4) | Hard |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FLT-4R/L-HCB IC908 | 4.00 | 12.00 | 4.00 | 20.00 | 0.17 | 3.30 | 6.48 | 11.51 | 28.45 | 2.000 | 6.000 | 1.250 | 6.000 | • |
| FLT-3R/LC-HCB IC908 | 5.00 | 6.00 | 6.00 | 11.00 | 0.34 | 2.50 | 4.95 | 8.74 | 22.60 | 4.000 | 5.000 | 2.250 | 4.000 | • |
| FLT-3R/L-HCB IC908 | 5.00 | 12.00 | 6.00 | 20.00 | 0.17 | 2.50 | 4.95 | 8.74 | 22.60 | 2.000 | 5.000 | 1.250 | 4.000 | • |
| FLT-3R/L-FCB IC908 | 7.00 | 20.00 | 8.00 | 36.00 | 0.10 | 2.50 | 4.95 | 8.74 | 22.60 | 1.250 | 3.500 | 0.500 | 3.000 | • |
| FLT-3R/L-CB IC908 | 8.00 | 12.00 | 8.00 | 20.00 | 0.17 | 2.50 | 4.95 | 8.74 | 22.60 | 2.000 | 3.000 | 1.250 | 3.000 | • |
- DMIN согласно соответствующей расточной оправке
- Предельные размеры для резьбы 60° V см. страницы 822-823
- DIN13, ISO 68-1, ISO 965 (1&2) — Внутренний допуск: 6H, Внешний допуск: 6g
- ANSI/ASME B1.1 — Внутренний допуск: 2B, Внешний допуск: 2A
(1) Витков на дюйм внут. мин.
(2) Витков на дюйм внут. макс.
(3) Витков на дюйм внеш. мин.
(4) Витков на дюйм внеш. макс.
(5) Минимальный шаг резьбы (мм)
(6) Максимальный шаг резьбы (мм)
Информацию об инструментах см. на страницах: FLASR/L (807) • FLSR/L (807)
