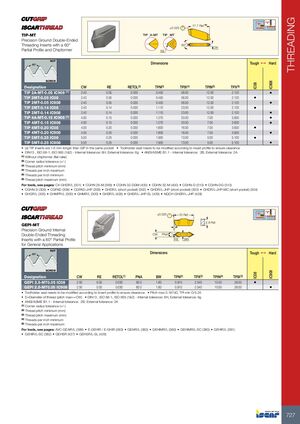

НАРЕЗАНИЕ РЕЗЬБЫ

TIP-MT — Прецизионно-шлифованные двусторонние пластины для нарезания резьбы с профилем 60° и стружколомателем

Обозначение CW RE RETOL(2) TPN(3) TPIX(4) TPIN(5) TPX(6) Tough 1 Hard
TIP 2A-MT-0.05 IC908 (1) 2.40 0.05 0.030 0.450 56.00 12.00 2.120 •
TIP 2MT-0.05 IC08 2.40 0.05 0.030 0.450 56.00 12.00 2.120 •
TIP 2MT-0.05 IC908 2.40 0.05 0.030 0.450 56.00 12.00 2.120 •
TIP 2MT-0.14 IC08 2.40 0.14 0.030 1.110 23.00 12.00 2.120 •
TIP 2MT-0.14 IC908 2.40 0.14 0.030 1.110 23.00 12.00 2.120 •
TIP 4A-MT-0.15 IC908 (1) 4.00 0.15 0.030 1.270 20.00 7.00 3.630 •
TIP 4MT-0.15 IC908 4.00 0.15 0.030 1.270 20.00 7.00 3.630 •
TIP 4MT-0.20 IC08 4.00 0.20 0.030 1.600 16.00 7.00 3.630 •
TIP 4MT-0.20 IC908 4.00 0.20 0.030 1.600 16.00 7.00 3.630 •
TIP 5MT-0.25 IC08 5.50 0.25 0.030 1.950 13.00 5.00 5.100 •
TIP 5MT-0.25 IC908 5.50 0.25 0.030 1.950 13.00 5.00 5.100 •
  • (a) Пластины TIP на 1,6 мм длиннее GIP в том же гнезде
  • Посадочное место державки должно быть модифицировано в соответствии с профилем пластины для обеспечения зазора
  • DIN13, ISO 68-1, ISO 965 (1&2) — Внутренний допуск: 6H, Внешний допуск: 6g
  • ANSI/ASME B1.1 — Внутренний допуск: 2B, Внешний допуск: 2A

(1) Без стружколомателя (плоская передняя поверхность)
(2) Допуск на радиус при вершине (+/-)
(3) Минимальный шаг резьбы (мм)
(4) Максимальное количество витков на дюйм
(5) Минимальное количество витков на дюйм
(6) Максимальный шаг резьбы (мм)

Информацию об инструментах см. на страницах: C#-GHDR/L (301) • CGHN 26-M (399) • CGHN 32-DGM (400) • CGHN 32-M (400) • CGHN-D (310) • CGHN-DG (310) • CGHN-S (309) • CGPAD (308) • CGPAD-JHP (309) • GHDR/L (short pocket) (302) • GHDR/L-JHP (short pocket) (303) • GHDR/L-JHP-MC (short pocket) (304) • GHGR/L (305) • GHMPR/L (300) • GHMR/L (300) • GHSR/L (428) • GHSR/L-JHP-SL (429) • NQCH-GHSR/L-JHP (428)

GEPI-MT — Прецизионно-шлифованные двусторонние пластины для внутреннего нарезания резьбы с профилем 60° для общего применения

Обозначение CW RE RETOL(1) PNA BW TPN(2) TPX(3) TPIN(4) TPIX(5) Tough 1 Hard
GEPI 2.5-MT0.05 IC08 2.50 0.05 0.030 60.0 1.80 0.910 2.540 10.00 28.00 •
GEPI 2.5-MT0.05 IC908 2.50 0.05 0.030 60.0 1.80 0.910 2.540 10.00 28.00 •
  • Посадочное место державки должно быть модифицировано в соответствии с профилем пластины для обеспечения зазора
  • Максимальный шаг 0,187xD, минимум витков на дюйм D/5,35
  • D = диаметр резьбы (макс. шаг ≤ CW)
  • DIN13, ISO 68-1, ISO 965 (1&2) — Внутренний допуск: 6H, Внешний допуск: 6g
  • ANSI/ASME B1.1 — Внутренний допуск: 2B, Внешний допуск: 2A

(1) Допуск на радиус при вершине (+/-)
(2) Минимальный шаг резьбы (мм)
(3) Максимальный шаг резьбы (мм)
(4) Минимальное количество витков на дюйм
(5) Максимальное количество витков на дюйм

Информацию об инструментах см. на страницах: AVC-GEAIR/L (389) • E-GEHIR / E-GHIR (383) • GEAIR/L (383) • GEHIMR/L (380) • GEHIMR/L-SC (380) • GEHIR/L (381) • GEHIR/L-SC (382) • GEHSR (427) • GEHSR/L-SL (426)
