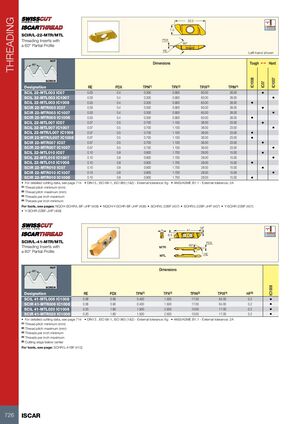

Токарные инструменты Iscar (часть 2) 2026 - страница 20

Предыдущая страница Следующая страница

Навигация

НАРЕЗАНИЕ РЕЗЬБЫ

SCIR/L-22-MTR/MTL — Пластины для нарезания резьбы с профилем 60°

Показан левый вариант

Обозначение RE PDX TPN(1) TPX(2) TPIX(3) TPIN(4) Tough 1 Hard
SCIL 22-MTL003 IC07 0.03 0.4 0.300 0.900 83.00 28.00 •
SCIL 22-MTL003 IC1007 0.03 0.4 0.300 0.900 83.00 28.00 •
SCIL 22-MTL003 IC1008 0.03 0.4 0.300 0.900 83.00 28.00 •
SCIR 22-MTR003 IC07 0.03 0.4 0.300 0.900 83.00 28.00 •
SCIR 22-MTR003 IC1007 0.03 0.4 0.300 0.900 83.00 28.00 •
SCIR 22-MTR003 IC1008 0.03 0.4 0.300 0.900 83.00 28.00 •
SCIL 22-MTL007 IC07 0.07 0.5 0.700 1.100 36.00 23.00 •
SCIL 22-MTL007 IC1007 0.07 0.5 0.700 1.100 36.00 23.00 •
SCIL 22-MTR/L007 IC1008 0.07 0.5 0.700 1.100 36.00 23.00 •
SCIR 22-MTR/L007 IC1008 0.07 0.5 0.700 1.100 36.00 23.00 •
SCIR 22-MTR007 IC07 0.07 0.5 0.700 1.100 36.00 23.00 •
SCIR 22-MTR007 IC1007 0.07 0.5 0.700 1.100 36.00 23.00 •
SCIL 22-MTL010 IC07 0.10 0.8 0.900 1.700 28.00 15.00 •
SCIL 22-MTL010 IC1007 0.10 0.8 0.900 1.700 28.00 15.00 •
SCIL 22-MTL010 IC1008 0.10 0.8 0.900 1.700 28.00 15.00 •
SCIR 22-MTR010 IC07 0.10 0.8 0.900 1.700 28.00 15.00 •
SCIR 22-MTR010 IC1007 0.10 0.8 0.900 1.700 28.00 15.00 •
SCIR 22-MTR010 IC1008 0.10 0.8 0.900 1.700 28.00 15.00 •
  • Подробные данные по режимам резания см. страница 714
  • DIN13, ISO 68-1, ISO 965 (1&2) — Внешний допуск: 6g
  • ANSI/ASME B1.1 — Внешний допуск: 2A

(1) Минимальный шаг резьбы (мм)
(2) Максимальный шаг резьбы (мм)
(3) Максимальное количество витков на дюйм
(4) Минимальное количество витков на дюйм

Информацию об инструментах см. на страницах: NQCH-SCHR/L-BF-JHP (408) • NQCH-Y-SCHR-BF-JHP (408) • SCHR/L-22BF (407) • SCHR/L-22BF-JHP (407) • Y-SCHR-22BF (407) • Y-SCHR-22BF-JHP (408)

SCIR/L-41-MTR/MTL — Пластины для нарезания резьбы с профилем 60°

Обозначение RE PDX TPN(1) TPX(2) TPIN(3) TPIX(4) HF(5)
SCIL 41-MTL006 IC1008 0.06 0.90 0.400 1.500 17.00 64.00 0.2 •
SCIR 41-MTR006 IC1008 0.06 0.90 0.400 1.500 17.00 64.00 0.2 •
SCIL 41-MTL020 IC1008 0.20 1.60 1.500 2.500 10.00 17.00 0.2 •
SCIR 41-MTR020 IC1008 0.20 1.60 1.500 2.500 10.00 17.00 0.2 •
  • Подробные данные по режимам резания см. страница 714
  • DIN13, ISO 68-1, ISO 965 (1&2) — Внешний допуск: 6g
  • ANSI/ASME B1.1 — Внешний допуск: 2A

(1) Минимальный шаг резьбы (мм)
(2) Максимальный шаг резьбы (мм)
(3) Минимальное количество витков на дюйм
(4) Максимальное количество витков на дюйм
(5) Режущее ребро ниже центра

Информацию об инструментах см. на странице: SCHR/L-41BF (412)
