РЕЗЬБА

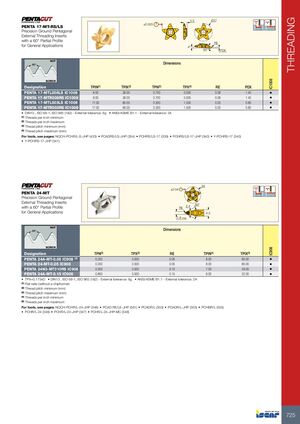

PENTA 17-MT-RS/LS Прецизионно шлифованные пятигранные пластины для наружного нарезания резьбы
Пластины с частичным профилем 60° для универсального применения
| Обозначение | TPIN(1) | TPIX(2) | TPN(3) | TPX(4) | RE | PDX |
|---|---|---|---|---|---|---|
| PENTA 17-MTL008LS IC1008 | 8.00 | 36.00 | 0.700 | 3.000 | 0.08 | 1.40 |
| PENTA 17-MTR008RS IC1008 | 8.00 | 36.00 | 0.700 | 3.000 | 0.08 | 1.40 |
| PENTA 17-MTL003LS IC1008 | 17.00 | 80.00 | 0.300 | 1.500 | 0.03 | 0.80 |
| PENTA 17-MTR003RS IC1008 | 17.00 | 80.00 | 0.300 | 1.500 | 0.03 | 0.80 |
- DIN13, ISO 68-1, ISO 965 (1&2) — Наружный допуск: 6g
- ANSI/ASME B1.1 — Наружный допуск: 2A
(1) Минимум витков на дюйм
(2) Максимум витков на дюйм
(3) Минимум шага резьбы (мм)
(4) Максимум шага резьбы (мм)
Держатели см. на страницах: NQCH-PCHR/L-S-JHP (433) • PCADRS/LS-JHP (354) • PCHRS/LS-17 (339) • PCHRS/LS-17-JHP (340) • Y-PCHRS-17 (340) • Y-PCHRS-17-JHP (341)
PENTA 24-MT Прецизионно шлифованные пятигранные пластины для наружного нарезания резьбы
Пластины с частичным профилем 60° для универсального применения
| Обозначение | TPN(2) | TPX(3) | RE | TPIN(4) | TPIX(5) |
|---|---|---|---|---|---|
| PENTA 24A-MT-0.05 IC908 (1) | 0.250 | 3.000 | 0.05 | 8.00 | 80.00 |
| PENTA 24-MT-0.05 IC908 | 0.250 | 3.500 | 0.05 | 8.00 | 80.00 |
| PENTA 24N3-MT010RS IC908 | 0.500 | 3.500 | 0.10 | 7.00 | 48.00 |
| PENTA 24A-MT-0.15 IC908 | 0.800 | 3.000 | 0.15 | 8.00 | 32.00 |
TPX=0.175×D
- DIN13, ISO 68-1, ISO 965 (1&2) — Наружный допуск: 6g
- ANSI/ASME B1.1 — Наружный допуск: 2A
(1) Плоская грабля без ломателя стружки
(2) Минимум шага резьбы (мм)
(3) Максимум шага резьбы (мм)
(4) Минимум витков на дюйм
(5) Максимум витков на дюйм
Держатели см. на страницах: NQCH-PCHR/L-24-JHP (348) • PCAD RE/LE-JHP (561) • PCADR/L (353) • PCADR/L-JHP (353) • PCHBR/L (355) • PCHR/L-24 (346) • PCHR/L-24-JHP (347) • PCHR/L-24-JHP-MC (348)
