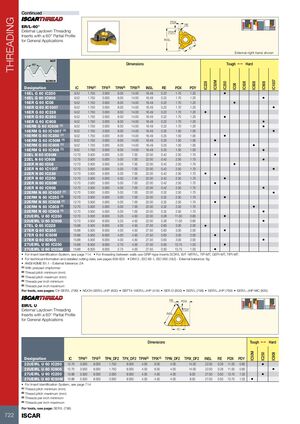

РЕЗЬБА (продолжение)
ER/L-60° Укладочная резьба наружная
Пластины с частичным профилем 60° для универсального применения
Показана наружная резьба правого направления
| Обозначение | IC | TPN(2) | TPX(3) | TPIN(4) | TPIX(5) | INSL | RE | PDX | PDY |
|---|---|---|---|---|---|---|---|---|---|
| 16EL G 60 IC250 | 9.52 | 1.750 | 3.000 | 8.00 | 14.00 | 16.49 | 0.22 | 1.70 | 1.20 |
| 16EL G 60 IC908 | 9.52 | 1.750 | 3.000 | 8.00 | 14.00 | 16.49 | 0.22 | 1.70 | 1.20 |
| 16ER G 60 IC08 | 9.52 | 1.750 | 3.000 | 8.00 | 14.00 | 16.49 | 0.22 | 1.70 | 1.20 |
| 16ER G 60 IC1007 | 9.52 | 1.750 | 3.000 | 8.00 | 14.00 | 16.49 | 0.22 | 1.70 | 1.20 |
| 16ER G 60 IC228 | 9.52 | 1.750 | 3.000 | 8.00 | 14.00 | 16.49 | 0.22 | 1.70 | 1.20 |
| 16ER G 60 IC250 | 9.52 | 1.750 | 3.000 | 8.00 | 14.00 | 16.49 | 0.22 | 1.70 | 1.20 |
| 16ER G 60 IC908 | 9.52 | 1.750 | 3.000 | 8.00 | 14.00 | 16.49 | 0.22 | 1.70 | 1.20 |
| 16ERB G 60 IC908 (1) | 9.52 | 1.750 | 3.000 | 8.00 | 14.00 | 16.49 | 0.22 | 1.70 | 1.20 |
| 16ERM G 60 IC1007 (1) | 9.52 | 1.750 | 3.000 | 8.00 | 14.00 | 16.49 | 0.25 | 1.50 | 1.00 |
| 16ERM G 60 IC250 (1) | 9.52 | 1.750 | 3.000 | 8.00 | 14.00 | 16.49 | 0.25 | 1.50 | 1.00 |
| 16ERM G 60 IC50M (1) | 9.52 | 1.750 | 3.000 | 8.00 | 14.00 | 16.49 | 0.25 | 1.50 | 1.00 |
| 16ERM G 60 IC808 (1) | 9.52 | 1.750 | 3.000 | 8.00 | 14.00 | 16.49 | 0.25 | 1.50 | 1.00 |
| 16ERM G 60 IC908 (1) | 9.52 | 1.750 | 3.000 | 8.00 | 14.00 | 16.49 | 0.25 | 1.50 | 1.00 |
| 22EL N 60 IC50M | 12.70 | 3.500 | 5.000 | 5.00 | 7.00 | 22.00 | 0.42 | 2.50 | 1.70 |
| 22EL N 60 IC908 | 12.70 | 3.500 | 5.000 | 5.00 | 7.00 | 22.00 | 0.42 | 2.50 | 1.70 |
| 22ER N 60 IC08 | 12.70 | 3.500 | 5.000 | 5.00 | 7.00 | 22.00 | 0.42 | 2.50 | 1.70 |
| 22ER N 60 IC1007 | 12.70 | 3.500 | 5.000 | 5.00 | 7.00 | 22.00 | 0.42 | 2.50 | 1.70 |
| 22ER N 60 IC228 | 12.70 | 3.500 | 5.000 | 5.00 | 7.00 | 22.00 | 0.42 | 2.50 | 1.70 |
| 22ER N 60 IC250 | 12.70 | 3.500 | 5.000 | 5.00 | 7.00 | 22.00 | 0.42 | 2.50 | 1.70 |
| 22ER N 60 IC50M | 12.70 | 3.500 | 5.000 | 5.00 | 7.00 | 22.00 | 0.42 | 2.50 | 1.70 |
| 22ER N 60 IC908 | 12.70 | 3.500 | 5.000 | 5.00 | 7.00 | 22.00 | 0.42 | 2.50 | 1.70 |
| 22ERM N 60 IC1007 (1) | 12.70 | 3.500 | 5.000 | 5.00 | 7.00 | 22.00 | 0.32 | 2.50 | 1.70 |
| 22ERM N 60 IC250 (1) | 12.70 | 3.500 | 5.000 | 5.00 | 7.00 | 22.00 | 0.32 | 2.50 | 1.70 |
| 22ERM N 60 IC50M (1) | 12.70 | 3.500 | 5.000 | 5.00 | 7.00 | 22.00 | 0.32 | 2.50 | 1.70 |
| 22ERM N 60 IC808 (1) | 12.70 | 3.500 | 5.000 | 5.00 | 7.00 | 22.00 | 0.32 | 2.50 | 1.70 |
| 22ERM N 60 IC908 (1) | 12.70 | 3.500 | 5.000 | 5.00 | 7.00 | 22.00 | 0.32 | 2.50 | 1.70 |
| 22UEIRL U 60 IC250 | 12.70 | 5.500 | 8.000 | 3.25 | 4.50 | 22.00 | 0.28 | 11.00 | 0.60 |
| 22UEIRL U 60 IC908 | 12.70 | 5.500 | 8.000 | 3.25 | 4.50 | 22.00 | 0.28 | 11.00 | 0.60 |
| 27EL Q 60 IC228 | 15.88 | 5.500 | 6.000 | 4.00 | 4.50 | 27.50 | 0.63 | 3.00 | 2.00 |
| 27ER Q 60 IC250 | 15.88 | 5.500 | 6.000 | 4.00 | 4.50 | 27.50 | 0.63 | 3.00 | 2.00 |
| 27ER Q 60 IC50M | 15.88 | 5.500 | 6.000 | 4.00 | 4.50 | 27.50 | 0.63 | 3.00 | 2.00 |
| 27ER Q 60 IC908 | 15.88 | 5.500 | 6.000 | 4.00 | 4.50 | 27.50 | 0.63 | 3.00 | 2.00 |
| 27UEIRL U 60 IC250 | 15.88 | 6.500 | 9.000 | 2.75 | 4.00 | 27.50 | 0.50 | 13.75 | 1.03 |
| 27UEIRL U 60 IC50M | 15.88 | 6.500 | 9.000 | 2.75 | 4.00 | 27.50 | 0.50 | 13.75 | 1.03 |
- Для системы идентификации пластин см. страница 714
- Для нарезания резьбы между стенками используйте пластины типа GRIP SCIR/L B/F -MTR/L, TIP-MT, GEPI-MT, TIPI-MT
- Техническая информация и подробные данные резания см. на страницах 809-825
- DIN13, ISO 68-1, ISO 965 (1&2) — Наружный допуск: 6g
- ANSI/ASME B1.1 — Наружный допуск: 2A
(1) С прессованным ломателем стружки
(2) Минимум шага резьбы (мм)
(3) Максимум шага резьбы (мм)
(4) Минимум витков на дюйм
(5) Максимум витков на дюйм
Держатели см. на страницах: C#-SER/L (799) • NQCH-SER/L-JHP (800) • SBTT#-16ER/L-JHP (418) • SER-D (800) • SER/L (798) • SER/L-JHP (799) • SER/L-JHP-MC (800)
EIR/L U Укладочная резьба наружная
Пластины с частичным профилем 60° для универсального применения
| Обозначение | IC | TPN(1) | TPX(2) | TPN_DF2 | TPX_DF2 | TPIN(3) | TPIX(4) | TPIN_DF2 | TPIX_DF2 | INSL | RE | PDX | PDY |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 22UEIRL U 60 IC250 | 12.70 | 3.000 | 8.000 | 1.750 | 8.000 | 4.00 | 8.00 | 4.00 | 14.00 | 22.00 | 0.28 | 11.00 | 0.60 |
| 22UEIRL U 60 IC908 | 12.70 | 3.000 | 8.000 | 1.750 | 8.000 | 4.00 | 8.00 | 4.00 | 14.00 | 22.00 | 0.28 | 11.00 | 0.60 |
| 27UEIRL U 60 IC250 | 15.88 | 5.500 | 8.000 | 3.000 | 8.000 | 4.00 | 4.50 | 4.00 | 8.00 | 27.50 | 0.50 | 13.75 | 1.03 |
| 27UEIRL U 60 IC50M | 15.88 | 5.500 | 8.000 | 3.000 | 8.000 | 4.00 | 4.50 | 4.00 | 8.00 | 27.50 | 0.50 | 13.75 | 1.03 |
- Для системы идентификации пластин см. страница 714
(1) Минимум шага резьбы (мм)
(2) Максимум шага резьбы (мм)
(3) Минимум витков на дюйм
(4) Максимум витков на дюйм
Держатели см. на странице: SER/L (798)
