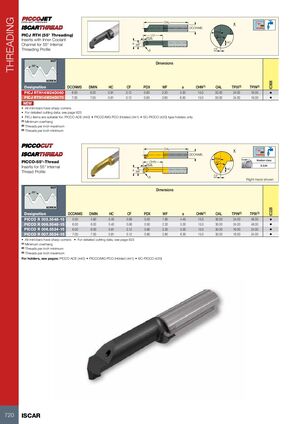

РЕЗЬБА
PICJ RTH (резьба 55°)
Пластины с внутренним каналом подачи охлаждающей жидкости для профиля внутреннего резьбового соединения 55°
| Обозначение | DCONMS | DMIN | HC | CF | PDX | WF | a | OHN(1) | OAL | TPIX(2) | TPIN(3) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| PICJ RTH14W24D060 | 6.00 | 6.00 | 0.81 | 0.12 | 0.80 | 2.30 | 5.30 | 15.0 | 30.00 | 24.00 | 16.00 |
| PICJ RTH14W24D070 | 7.00 | 7.00 | 0.81 | 0.12 | 0.80 | 2.80 | 6.30 | 15.0 | 30.00 | 24.00 | 16.00 |
- Все мини-державки имеют острые углы
- Подробные данные резания см. страница 823
- Пластины PICJ подходят для: PICCO ACE (440) • PICCO/MG PCO (державка) (441) • SC-PICCO (420) только типов держателей
(1) Минимальный вылет
(2) Максимум витков на дюйм
(3) Минимум витков на дюйм
PICCO-55°-Thread
Пластины для профиля внутреннего резьбового соединения 55°
Средний класс — показан правого направления
| Обозначение | DCONMS | DMIN | HC | CF | PDX | WF | a | OHN(1) | OAL | TPIN(2) | TPIX(3) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| PICCO R 005.5548-15 | 5.00 | 4.80 | 0.40 | 0.06 | 0.50 | 1.90 | 4.40 | 15.0 | 30.00 | 24.00 | 48.00 |
| PICCO R 006.5548-15 | 6.00 | 6.00 | 0.40 | 0.06 | 0.50 | 2.30 | 5.30 | 15.0 | 30.00 | 24.00 | 48.00 |
| PICCO R 006.5524-15 | 6.00 | 6.00 | 0.81 | 0.12 | 0.80 | 2.30 | 5.30 | 15.0 | 30.00 | 16.00 | 24.00 |
| PICCO R 007.5524-15 | 7.00 | 7.00 | 0.81 | 0.12 | 0.80 | 2.80 | 6.30 | 15.0 | 30.00 | 16.00 | 24.00 |
- Все мини-державки имеют острые углы
- Подробные данные резания см. страница 823
(1) Минимальный вылет
(2) Минимум витков на дюйм
(3) Максимум витков на дюйм
Держатели см. на страницах: PICCO ACE (440) • PICCO/MG PCO (державка) (441) • SC-PICCO (420)
