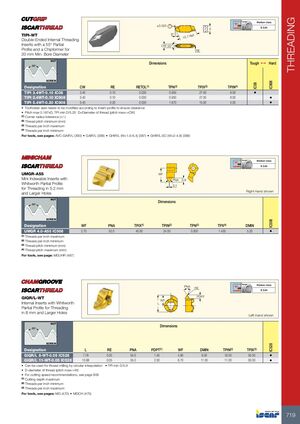

НАРЕЗАНИЕ РЕЗЬБЫ

TIPI-WT Пластины двусторонней внутренней нарезки резьбы с частичным профилем 55° и формовщиком стружки для минимального диаметра отверстия 20 мм

Обозначение CW RE RETOL(1) TPN(2) TPIX(3) TPIN(4) Марка
TIPI 3.4WT-0.10 IC08 3,40 0,10 0,030 0,950 27,00 8,00 IC08
TIPI 3.4WT-0.10 IC908 3,40 0,10 0,030 0,950 27,00 8,00 IC908
TIPI 5.4WT-0.20 IC908 5,40 0,20 0,030 1,670 15,00 5,00 IC908

• Место державки необходимо модифицировать согласно профилю пластины для обеспечения зазора
• Максимальный шаг 0,187xD, минимальный TPI D/5,25 D=Диаметр резьбы (максимальный шаг<=CW)
(1) Допуск радиуса округления (+/-)
(2) Минимальный шаг резьбы (мм)
(3) Витки на дюйм максимум
(4) Витки на дюйм минимум

Инструменты см. на стр.: AVC-GAIR/L (390) • GAIR/L (389) • GHIR/L (W=1,9–6,4) (387) • GHIR/L-SC (W=2–4,8) (388)

UMGR-A55 Мини-индексируемые пластины с профилем Уитворт для нарезки резьбы в отверстиях диаметром 5,2 мм и более

Обозначение WF PNA TPIX(1) TPIN(2) TPN(3) TPX(4) DMIN Марка
UMGR 4.0-A55 IC508 2,70 55,0 40,00 24,00 0,500 1,400 5,20 IC508

(1) Витки на дюйм максимум
(2) Витки на дюйм минимум
(3) Минимальный шаг резьбы (мм)
(4) Максимальный шаг резьбы (мм)

Инструменты см. на стр.: MGUHR (467)

GIQR/L-WT Внутренние пластины с профилем Уитворт для нарезки резьбы в отверстиях диаметром 8 мм и более

Обозначение L RE PNA PDPT(1) WF DMIN TPIN(2) TPIX(3) Марка
GIQR/L 8-WT-0.05 IC528 7,78 0,05 55,0 1,50 4,80 8,00 16,00 50,00 IC528
GIQR/L 11-WT-0.05 IC528 10,68 0,05 55,0 2,00 6,70 11,00 11,00 50,00 IC528

• Может использоваться для нарезки резьбы фрезерованием с круговой интерполяцией • Минимальный TPI D/5,9
• D-диаметр резьбы (максимальный шаг<=W)
• Рекомендации по скорости резания см. стр. 809
(1) Максимальная глубина резания
(2) Витки на дюйм минимум
(3) Витки на дюйм максимум

Инструменты см. на стр.: MG (470) • MGCH (470)
